2.6.1 “Fault”頁面
從“Fault”頁面（請參閱圖 2-6），用戶可以訪問 LP8870-Q1 故障狀態(tài)位。升壓故障和 LED 故障分為兩部分，單擊“Read SUPPLY_BOOST_STATUS”可以讀回器件中的升壓故障。發(fā)生故障時，故障下方的指示燈將變?yōu)榧t色。單“Clear SUPPLY_BOOST_STATUS”將清除器件中的故障。在 LED 狀態(tài)部分可以使用類似的操作。

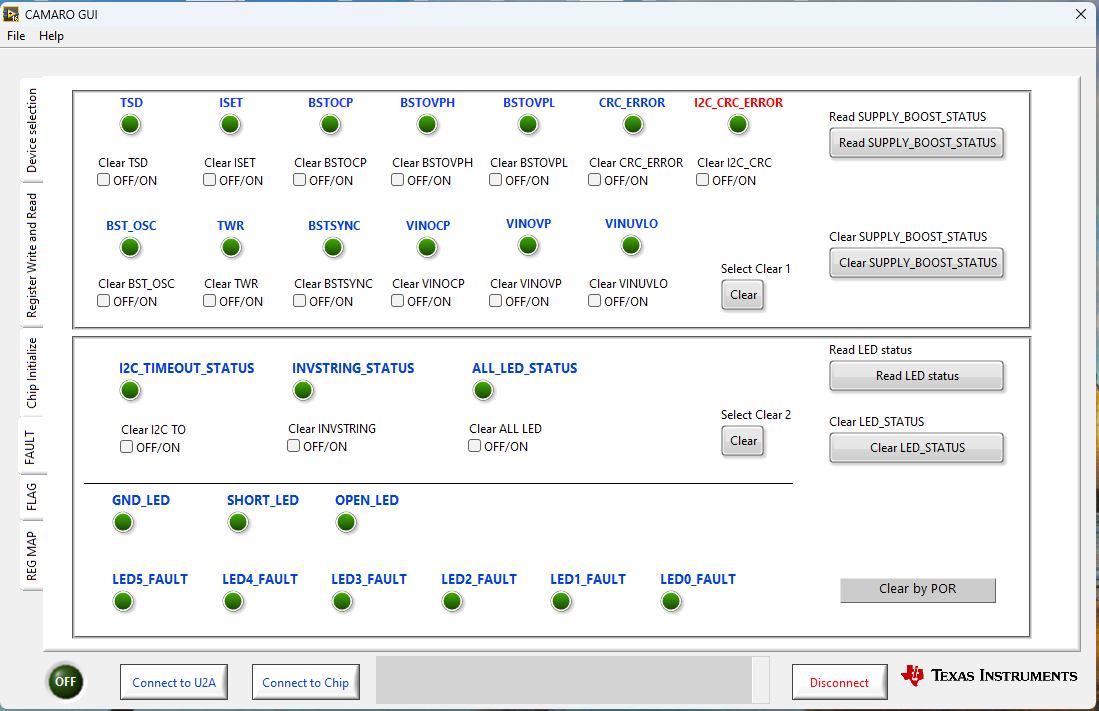

圖 2-6 LP8870Q1EVM 監(jiān)視器“Fault”頁面
