2.6 自舉和跳線
DP83TC815EVM-MC 具有可用來配置 PHY 自舉的接頭。J5 和 J12 上分別提供自主/受管選擇和主/從選擇。請注意，更改跳線設置后，必須復位器件才能對新設置重新采樣。單擊 S3 按鈕復位 PHY。
其他可用的接頭為 J4（喚醒引腳）和 J39（中斷引腳）。使 J4 上的跳線保持安裝狀態，使 PHY 保持喚醒狀態。移除此跳線以允許進入 TC10 睡眠模式。有關使用 TC10 睡眠/喚醒功能的更多詳細信息，請參閱 SNLA411。
注： 版本 A 電路板在 J5 和 J12 上錯誤印刷了絲印。有關已更正的絲印，請參閱圖 2-5。

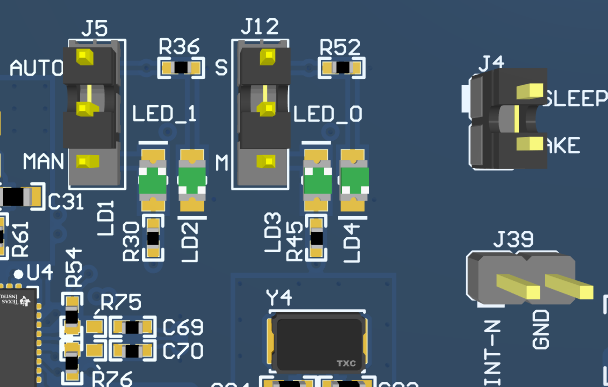

圖 2-5 自舉和跳線（版本 B 絲?。?/span>
