ZHCUD62 July 2025
2.7 LED 指示
- 在 DP83TC815 上成功建立鏈路時，LED_0（LD3 或 LD4）和 LED_1（LD1 或 LD2）會亮起。
- LED_1（LD1 或 LD2）閃爍，表示 TX/RX 活動。
- 在 DP83867 上成功建立鏈路后，RJ45 連接器上的 LED 會亮起。
當器件處于睡眠模式時，只有 D9 會亮起。
注： 連接標準以太網電纜后，確認 DP83867 LED_1 (LD5) 未亮起。這表明建立了1000Mbps 鏈路，這與此 100Mbps 介質轉換器不兼容。有關更多信息，請參閱節 2.1，步驟 5。

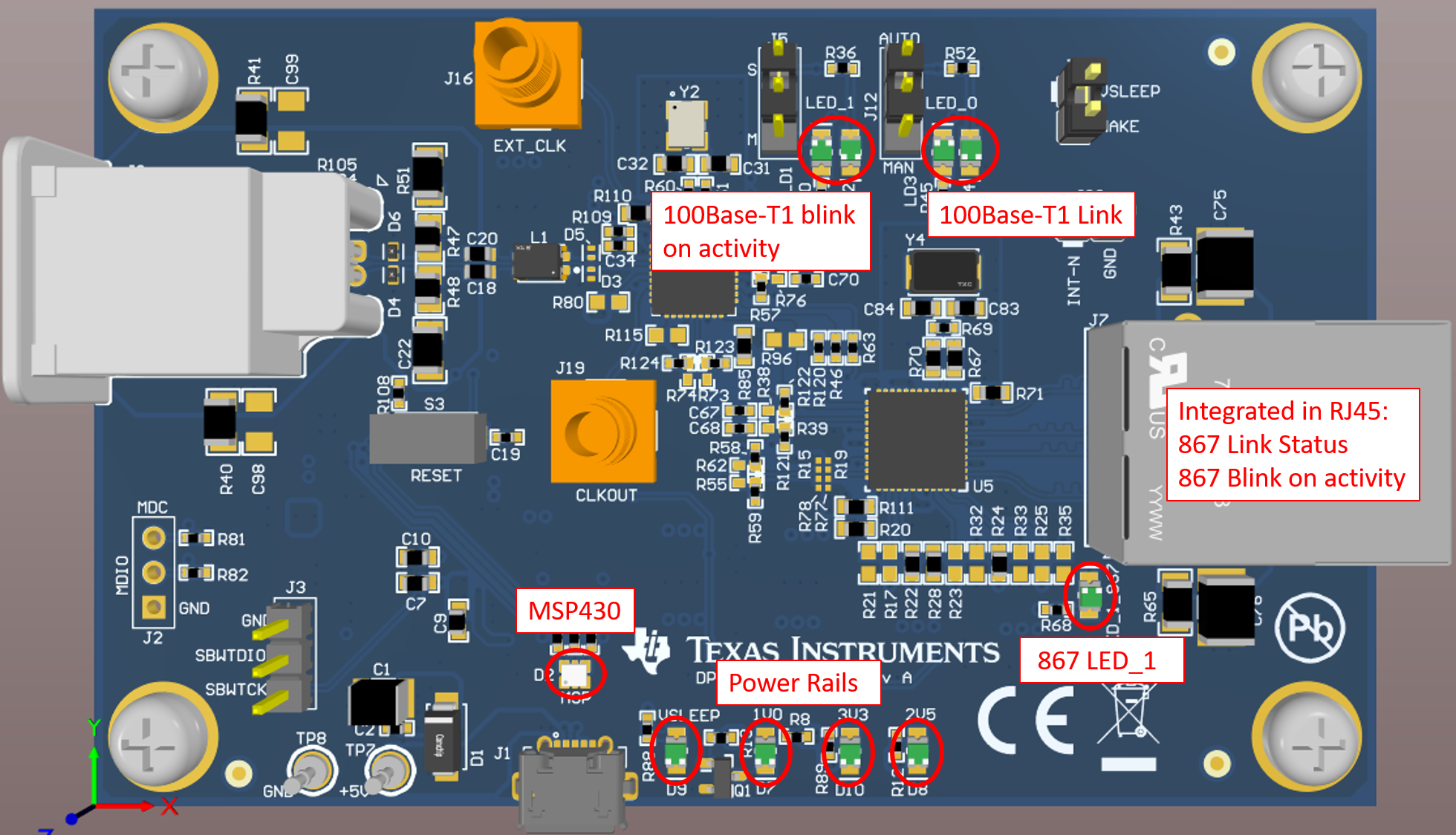

圖 2-6 LED 指示
