4.1.2 為 EVM 上電
如圖 2-1 中所示連接電源。
EVM 上電前連接 USB 電纜。
EVM 無需遵循特定的電源序列。將 ±5V 和 HV 電源設置為預期值。
電源上電后：
- LED D13：亮起顯示 USB 電纜連接狀態。
- LED D17：亮起顯示 FTDI 的狀態。
- LED D9：亮起顯示板載 3.3V LDO 的狀態。
- LED D10：亮起顯示板載 1.8V LDO 的狀態。
- LED D1：熄滅顯示器件 TSHUT 引腳的狀態。
- LED D4：熄滅顯示器件 TX_RXZ 引腳的狀態。
- LED D12：熄滅顯示器件 CRC_ERR 引腳的狀態。
表 4-1 列出了上電和硬件復位后的預期電源電流，其中包括器件電流和電路板電流。
表 4-1 電源電流
| 電源 | 電流 (mA) | 電源 | 電流 (mA) |
|---|---|---|---|
| +5V | 230 | -5V | 1 |
| +100V | 2.8 | -100V | 2.8 |

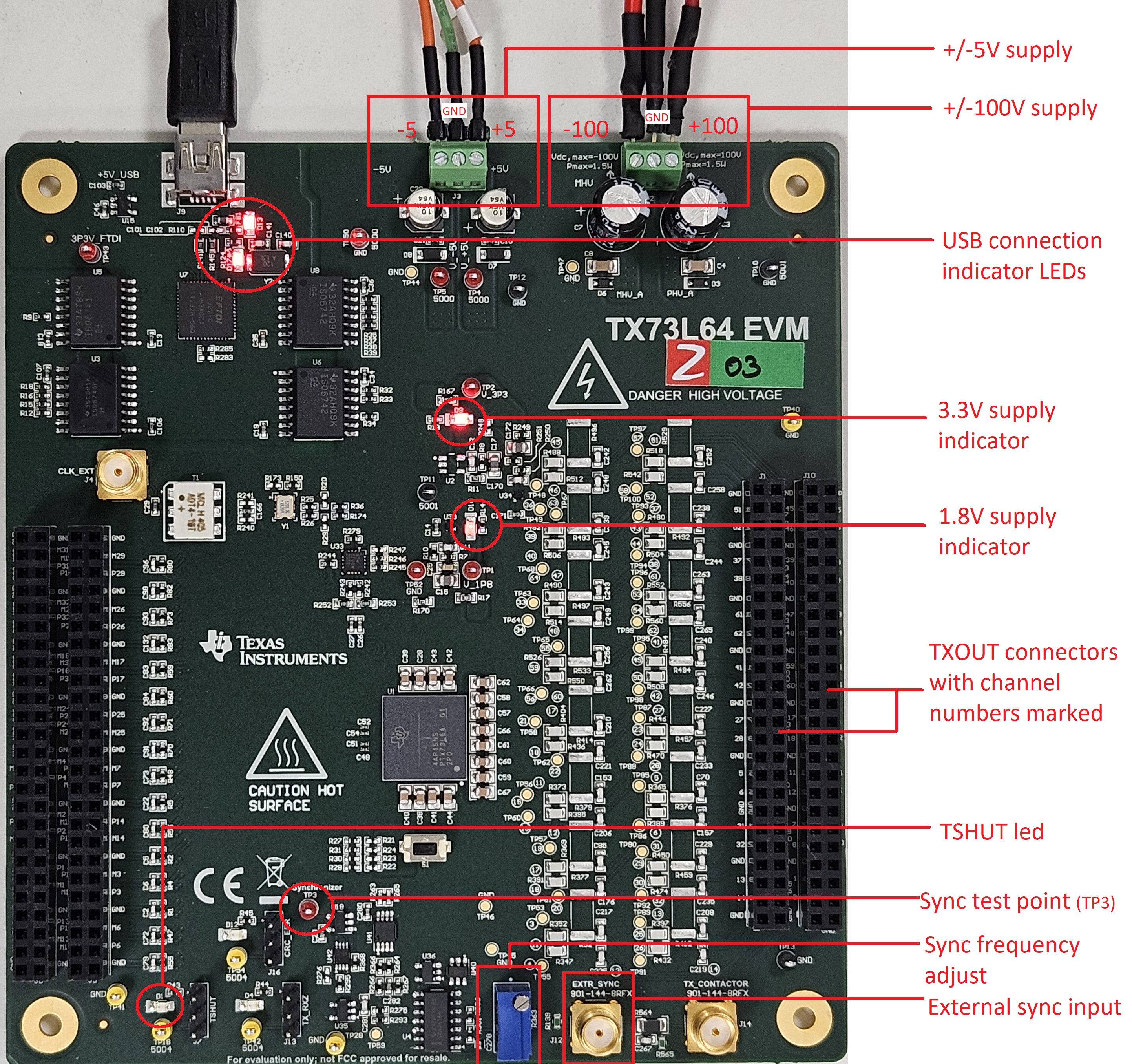

圖 4-1 EVM 上電狀態
