ZHCUD07 April 2025 TX73L64
4.1.4.4 設置延遲配置文件
Ch_Delay_Profiles 部分可用于存儲和加載多個延遲配置文件。

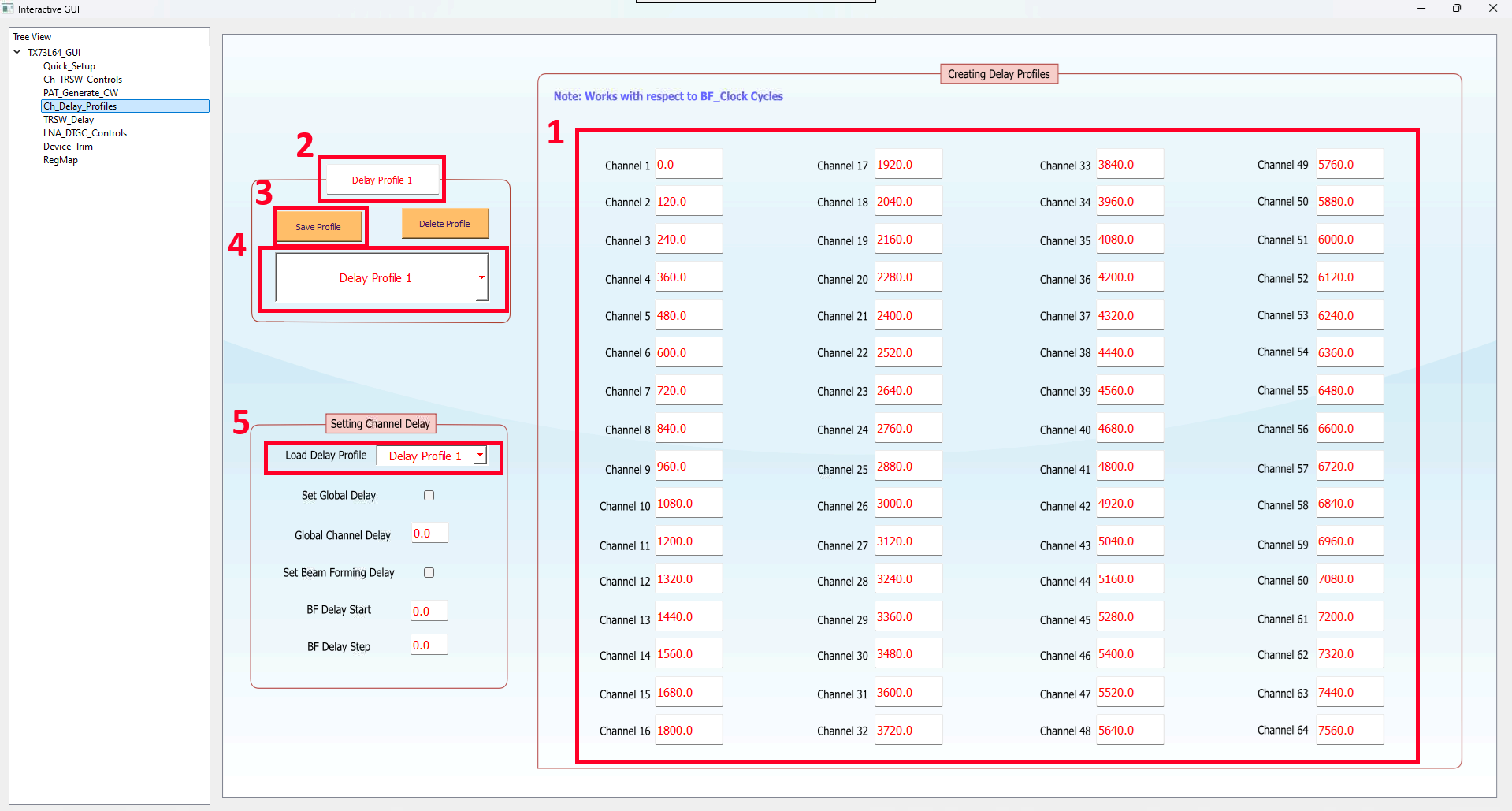

定義新配置文件的步驟：
- 輸入相應小部件中每條通道所需的延遲。允許半個時鐘周期的延遲。輸入的任何其他十進制值都將四舍五入到最接近的有效值。
- 為延遲配置文件命名。
- 點擊保存配置文件。這會將所有延遲配置文件寫入器件存儲器。
- 可以通過選擇所需的配置文件、更新所需通道的延遲值并再次保存來編輯之前保存的配置文件。可從下拉框中選擇要編輯的配置文件。
- 加載所需的延遲配置文件。這會將延遲指針設置為所需的配置文件。
注： 僅在小部件中為特定通道輸入延遲值不會反映在器件上。必須保存相應的配置文件，然后加載以使更改生效。

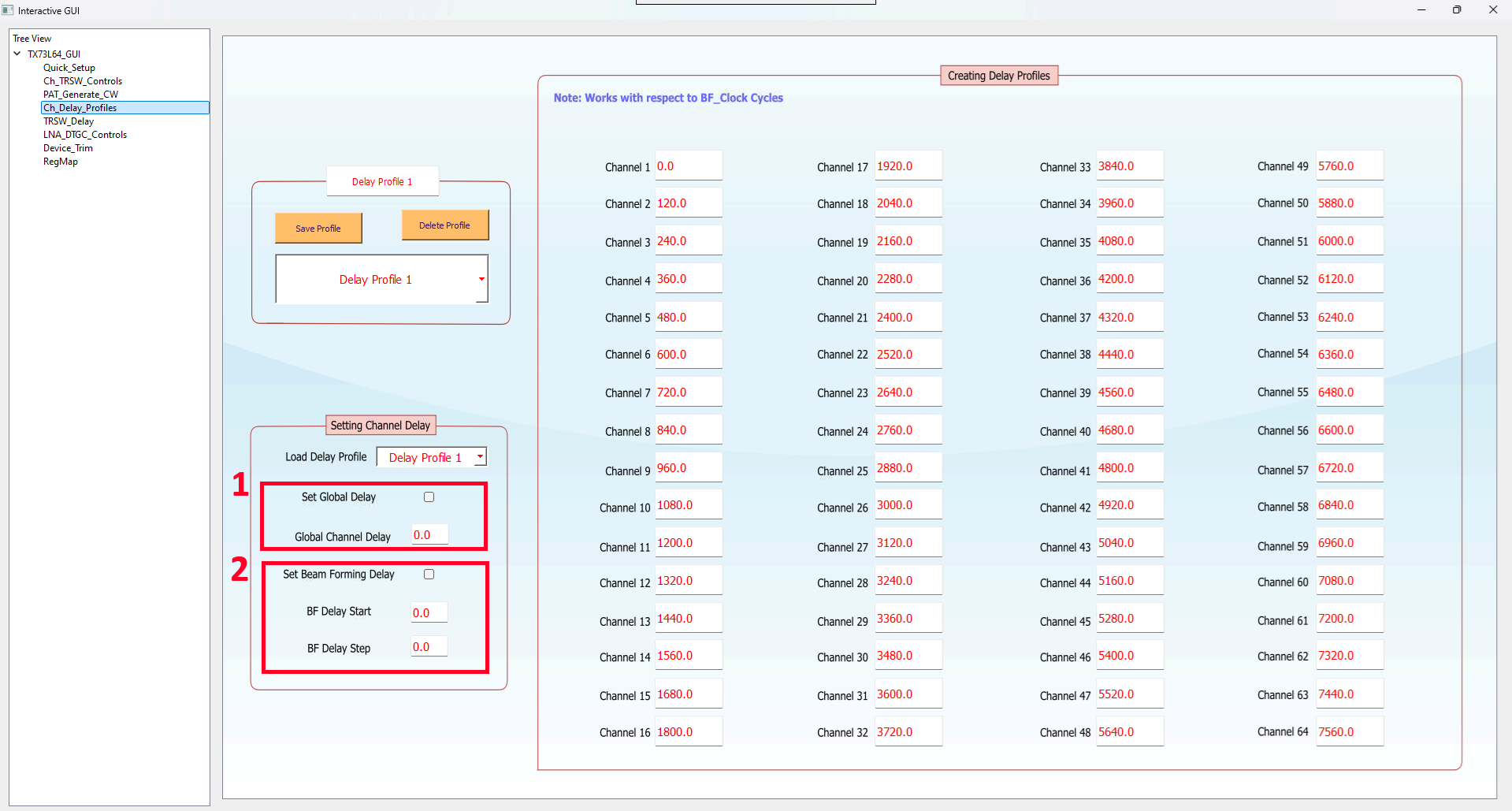

為幫助設置所有 64 條通道的延遲值，GUI 支持全局延遲模式和波束成形延遲模式。這將更新通道延遲小部件。
這些只是 GUI 中的軟件級選項。器件沒有此類特定工作模式。
- 對于全局延遲模式：
- 啟用設置全局延遲。
- 在“全局通道延遲”中設置預期值。
- 對于波束形成延遲模式：
- 啟用設置波束形成延遲。
- 設置預期波束形成起始值和增量步長。
要在使用上述任一模式后更新特定通道的延遲，只需取消選中設置全局/波束形成延遲 復選框，并在該通道的相應小部件中設置所需的值。然后，保存配置文件以使更改生效。
