ZHCUCN0 December 2024
4.2.2 輸出開關
要執行此測試，請確保已執行節 4.2.1中的測試，并且柵極驅動器已正確上電。
在兩個函數發生器通道上生成兩個 10kHz 0V 至 5V 互補 PWM 波?？梢栽趦蓚€(gè) PWM 波形之間添加死區時間。
將這些通道探頭連接到 EVM 上的測試點；將高側 PWM 通道探頭連接到 HS INP，將低側 PWM 通道探頭連接到電路板左上角的 LS INP。將函數發生器接地引線連接到 HS INP 和 LS INP 之間的黑色 GND TP 或連接到電路板左下角的 GND1 TP。
使用 MMCX 連接器 GATE1 測量高側柵極電壓，使用 MMCX 連接器 GATE2 測量低側柵極電壓。
GATE1 波形應以較小的延遲（大約 100ns）匹配高側 PWM 輸入信號。GATE2 波形應以較小的延遲（大約 100ns）匹配低側 PWM 輸入信號。兩個波形都應具有大約 +20V 的高電平和大約 -5.5V 的低電平。

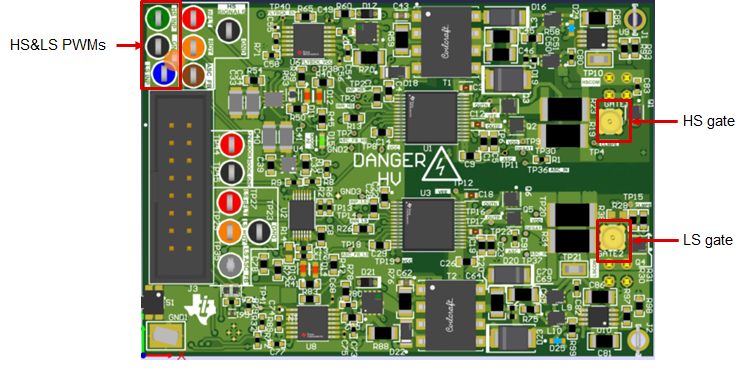

圖 4-2 輸出開關檢查的測試點位置
