ZHCUCN0 December 2024
4.2.1 上電和輔助電源檢查
注： 這是僅低壓測試；當向此 EVM 施加高總線電壓時，請勿嘗試手動探測測試點。
電源設置為 12V、0.5A。將電源連接到 TP44（電源）和 TP45 (GND)。
將 J1 連接到 HS COM，將 J2 連接到 LS COM。有關測試點的位置，請參閱圖 4-1。
使用萬用表探測 VCC 測試過孔和 GND1 TP（電路板左下方）之間的 VCC-GND 電壓。該值應為 5V。
使用 HS VDD 測試點和 HS COM 測試點探測高側 VDD-COM 電壓。使用 LS VDD 測試點和 LS COM 測試點探測低側 VDD-COM 電壓。這些值應為 20V 左右。
使用 HS VEE 測試點和 HS COM 測試點探測高側 VEE-COM 電壓。使用 LS VEE 測試點和 LS COM 測試點探測低側 VEE-COM 電壓。這些值應為 -5.5V 左右。
確保四個紅色指示燈 LED 熄滅。確保一個綠色指示燈 LED 和兩個藍色指示燈 LED 亮起。

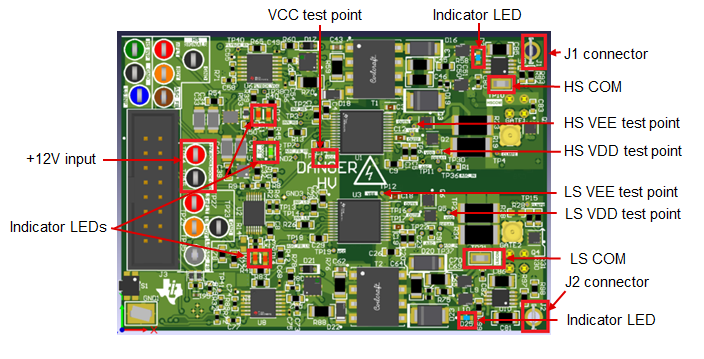

圖 4-1 上電檢查的測試點位置
