3.4.2 直流導聯脫落檢測
AFE4960 集成了直流導聯脫落檢測和交流導聯脫落檢測，并作為 GIPO2 引腳上的單個中斷輸出。該器件簡化了 ECG 設備系統設計中的導聯脫落檢測。RBIAS 直流導聯檢測用于持續監測導聯接通和導聯脫落狀態，而 IBIAS 交流導聯檢測最好用作檢查導聯強度的按需功能。
此設計配置為使用直流導聯脫落檢測。RBIAS 直流導聯檢測中使用內部電阻器對兩個通道的輸入進行偏置。導聯檢測通過模擬比較器塊實現。當導聯未接觸皮膚時，導聯的電阻器偏置會將 INA 輸入拉至接近電源軌。當導聯接觸皮膚時，INA 輸入處于正常范圍內，因?yàn)槿梭w由 RLD 進行了偏置。因此，可以在 INA 輸入引腳上使用比較器來檢測導聯的狀態。

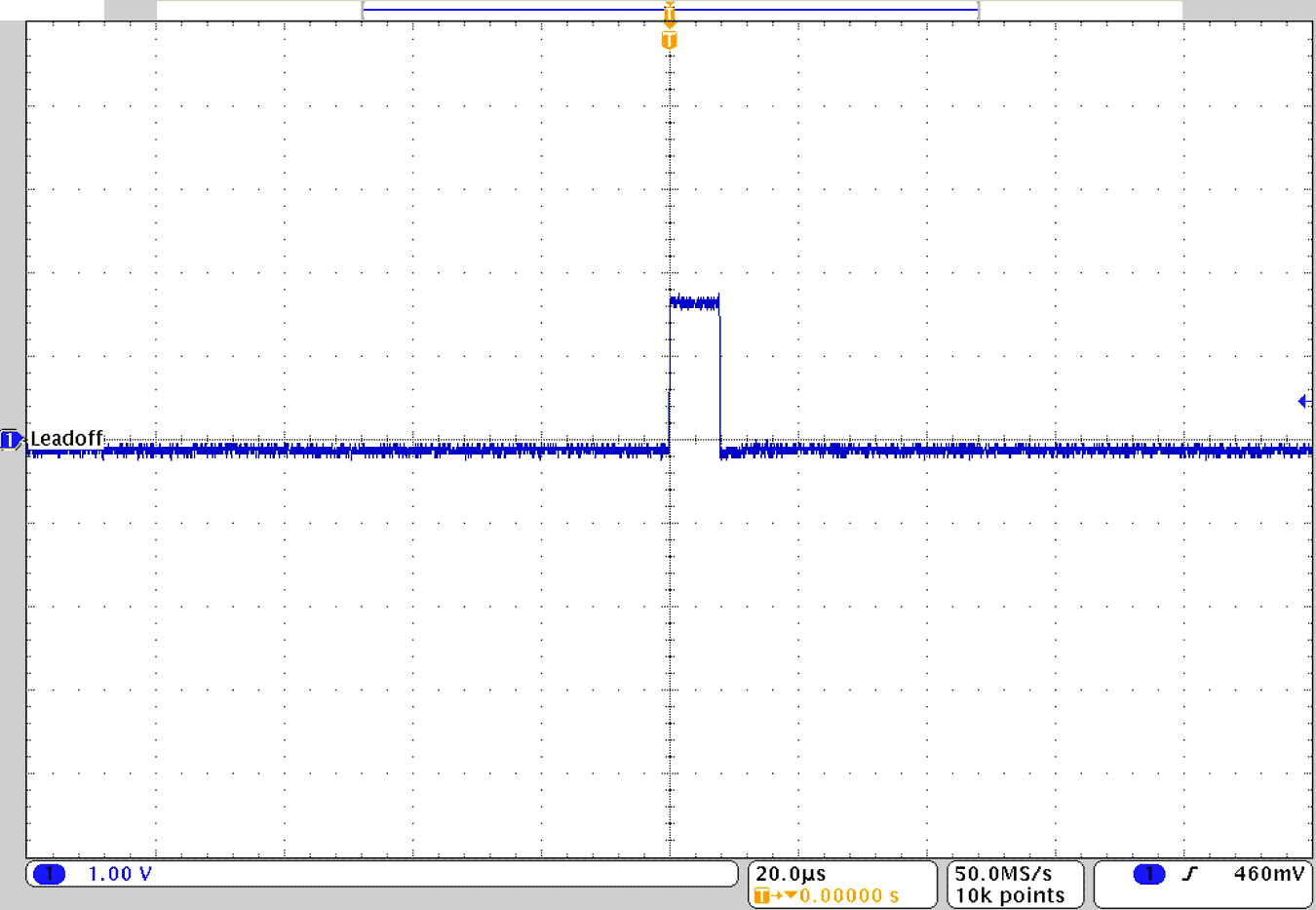

圖 3-21 展示了貼片的導聯脫落檢測。當發生導聯脫落時，可以在 GPIO2 上觀察到中斷脈沖?？梢栽O(shè)置紅色 LED 以指示導聯的狀態。
圖 3-21 GPIO2 上的直流導聯脫落檢測中斷
