ZHCUCF6 October 2024 AFE4960 , CC2674R10 , TMP119
2.4.2 CC2674R10 電流消耗
CC2674R10 的功耗包括內核電流消耗、外設電流消耗和無線電電流。您可以在 CC2674R10 SimpleLink? 高性能多協議 2.4GHz 無線 MCU 數據表的功耗 - 功耗模式 主題中找到相應規格。此外，電源、連接間隔和每次轉換的數據長度均會影響 BLE 器件在運行期間的總功耗。
TI 提供了一種藍牙功耗計算器工具，供客戶根據系統中的設計參數輕松計算功耗。圖 2-14 展示了該計算器的全局設置，客戶可以在其中設置系統的自定義規格。對于 TIDA-010270，電源電壓為 1.8V。連接間隔為 30ms，連接數據長度為 216 字節，用于通過 CC2674R10 通知所有 ECG 數據。

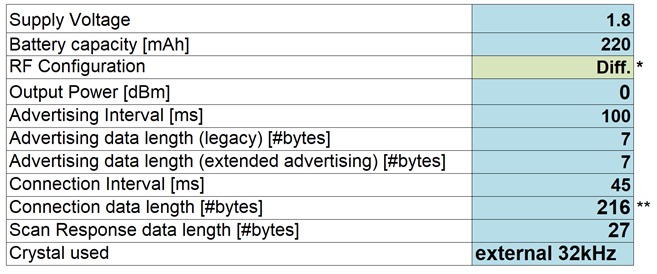

圖 2-14 低功耗 Bluetooth? 的全局設置在全局設置中確定設計參數時，會根據器件角色自動計算估算的電流消耗。貼片設計作為外設連接 在 BLE 網絡中，平均電流消耗為 830.0μA。圖 2-15 展示了計算的詳細信息。
圖 2-15 CC2674R10 作為外設時的電流消耗
