2.2 跳線配置

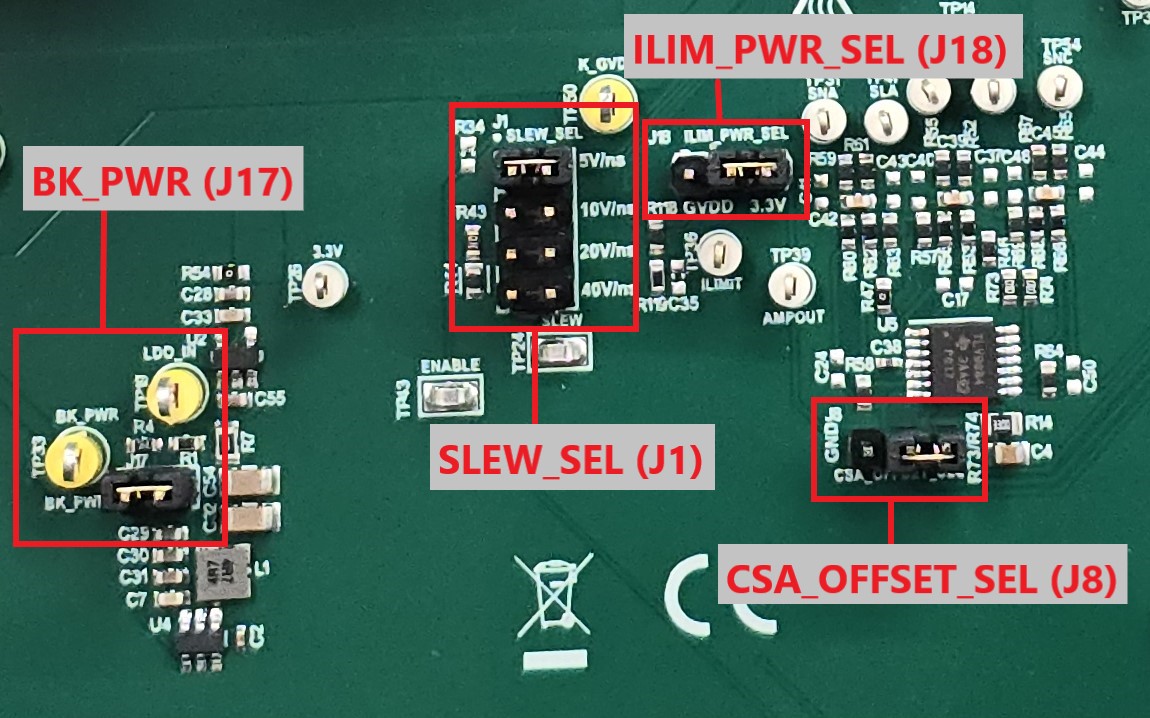

圖 2-8 DRV7308EVM 跳線硬件配置| 名稱 | 跳線 | 說明 | 設置 |
|---|---|---|---|
| SLEW_SEL | J1 | 用戶可選壓擺率 | 設置 1：5V/nS |
| 設置 2：10V/nS | |||
| 設置 3：20V/nS | |||
| 設置 4：40V/ns | |||
| HALL_PWR_SEL | J2 | 電源輸入選擇 | 設置 1： 3.3V |
| 設置 2：外部電源 | |||
| CSA_OFFSET_SEL | J8 | CSA 失調電壓電源選擇 | 設置 1：CSA 失調電壓設置為 CSA 電源電壓的一半 |
| 設置 2：無 CSA 失調電壓 | |||
| BK_PWR | J17 | 板載降壓輸出連接 | 由 GVDD 供電的降壓電源 |
| ILIM_PWR_SEL | J18 | ILIMIT 設置選擇 | 設置 1：ILIMIT 電阻分壓器被拉至 GVDD |
| 設置 2：ILIMIT 電阻分壓器被拉至 3.3V |
