本節介紹了 DRV7308EVM 的硬件接口，可通過 LAUNCHXL-F2800137 LaunchPad 與外部電源、電機、霍爾傳感器和 PC 連接。

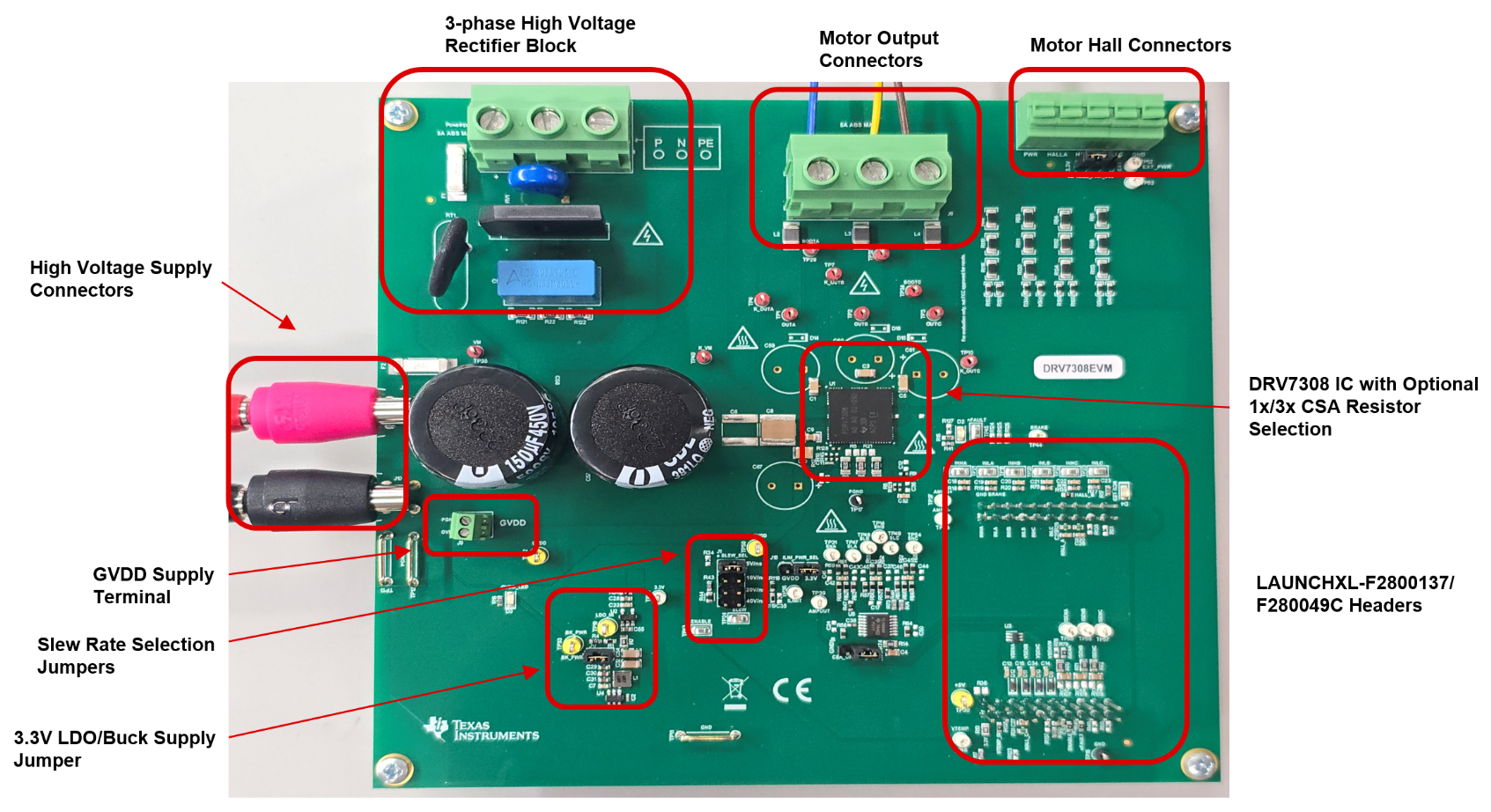

圖 2-1 DRV7308EVM 方框圖

圖 3-2 展示了 DRV7308EVM 和 LAUNCHXL-F2800137 LaunchPad 之間的正確連接。USB 端口和 DRV7308EVM 電源連接器必須朝向同一方向。

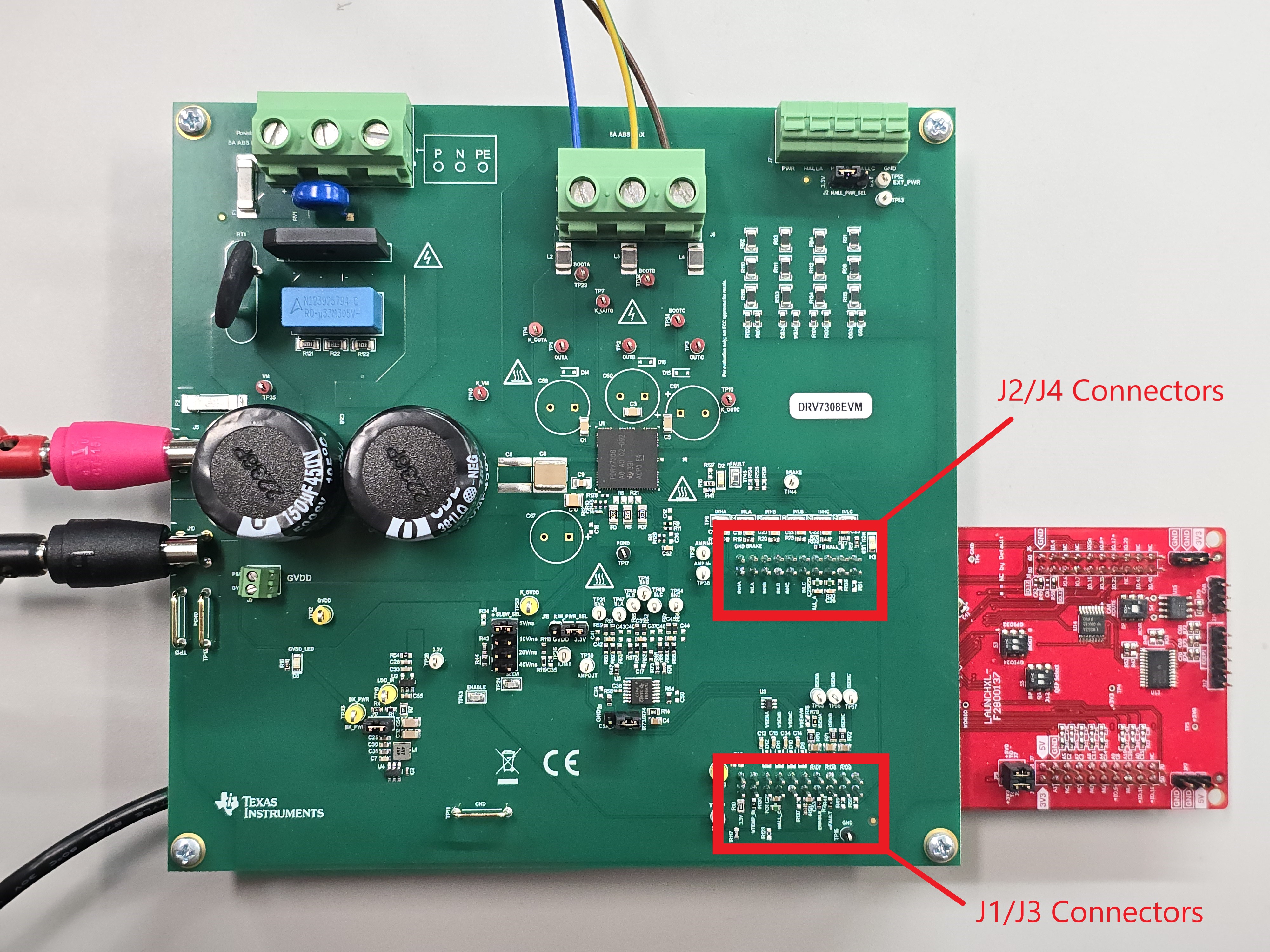

圖 2-2 DRV7308EVM 對接 C2000 LaunchPad

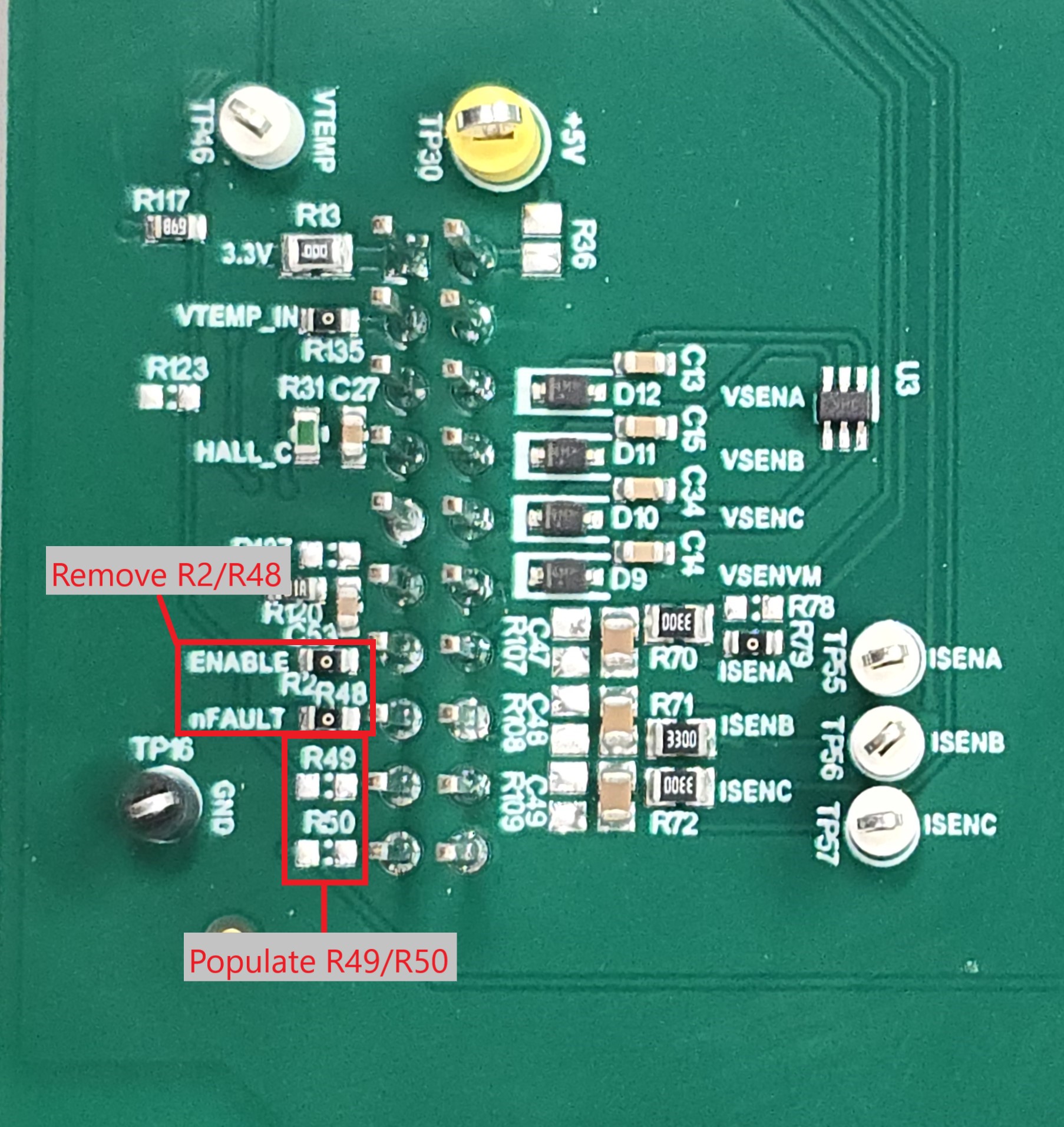

圖 2-3 LAUNCHXL-F280049C 兼容性

警告：

高壓隔離。 使用高壓電源運行 EVM 時，必須使用 LaunchPad USB 隔離。請按照有關隔離配置的 LAUNCHXL-F2800137 指南進行必要的更改。

通過使用板載交流/直流整流器（如圖 2-4 所示），DRV7308EVM 的高壓軌可由高達 225VAC (450V) 的交流輸入供電。必須將適當?shù)慕涣骶€路連接到正極、中性點和接地輸入螺紋接線端子，以確保正常工作。

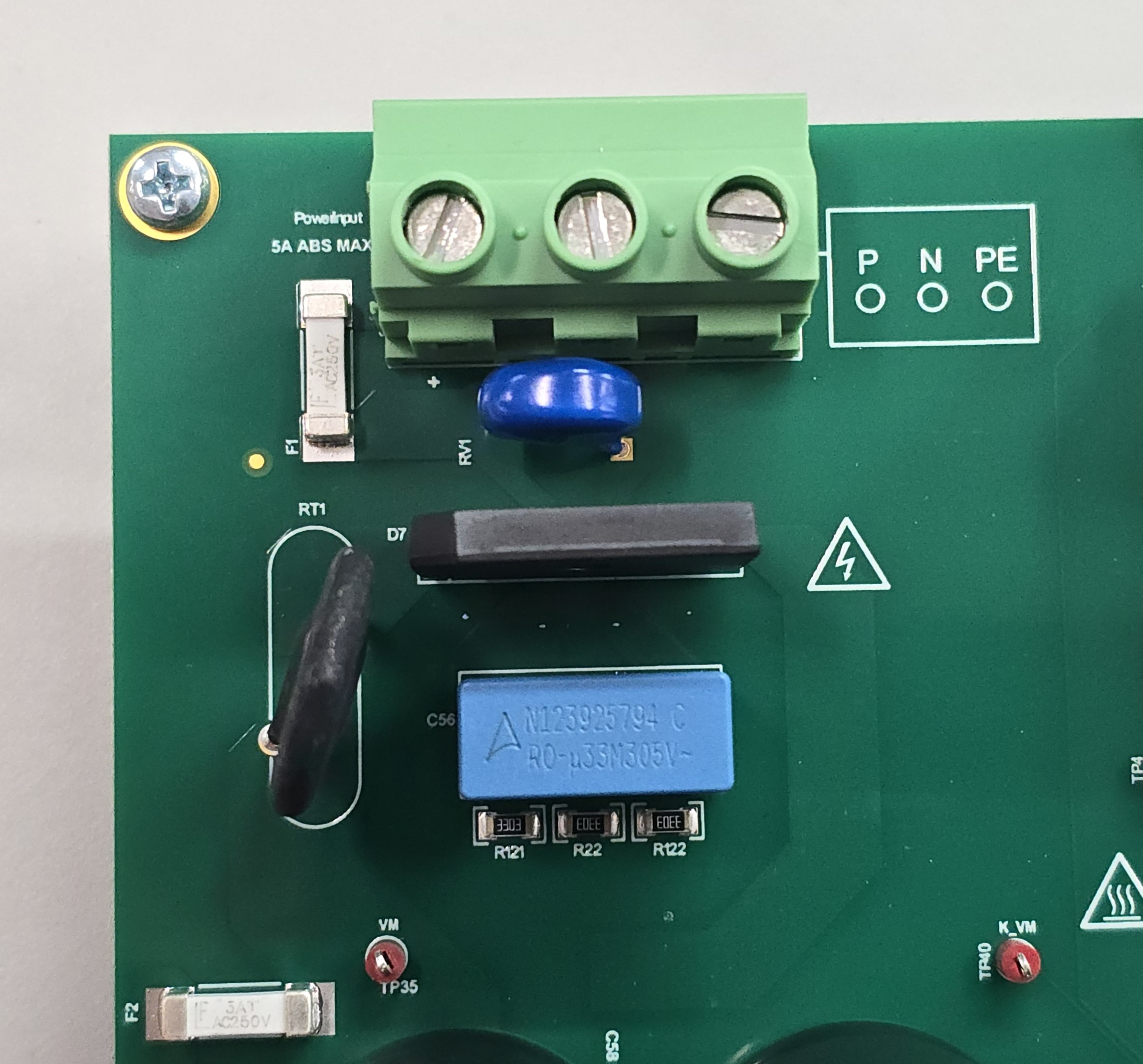

圖 2-4 交流電壓輸入整流器電路

DRV7308EVM 設計用于高達 450VDC 的電機輸入電源和高達 5A 的峰值驅動電流。輸入連接到 J5 和 J10，并注明極性。VM 測試點連接到同一節點，但不得用于高電流輸入。器件的 GVDD 電源設計為可向 J9 連接器提供 15V 輸入電壓，必須再次注意極性是否合適。

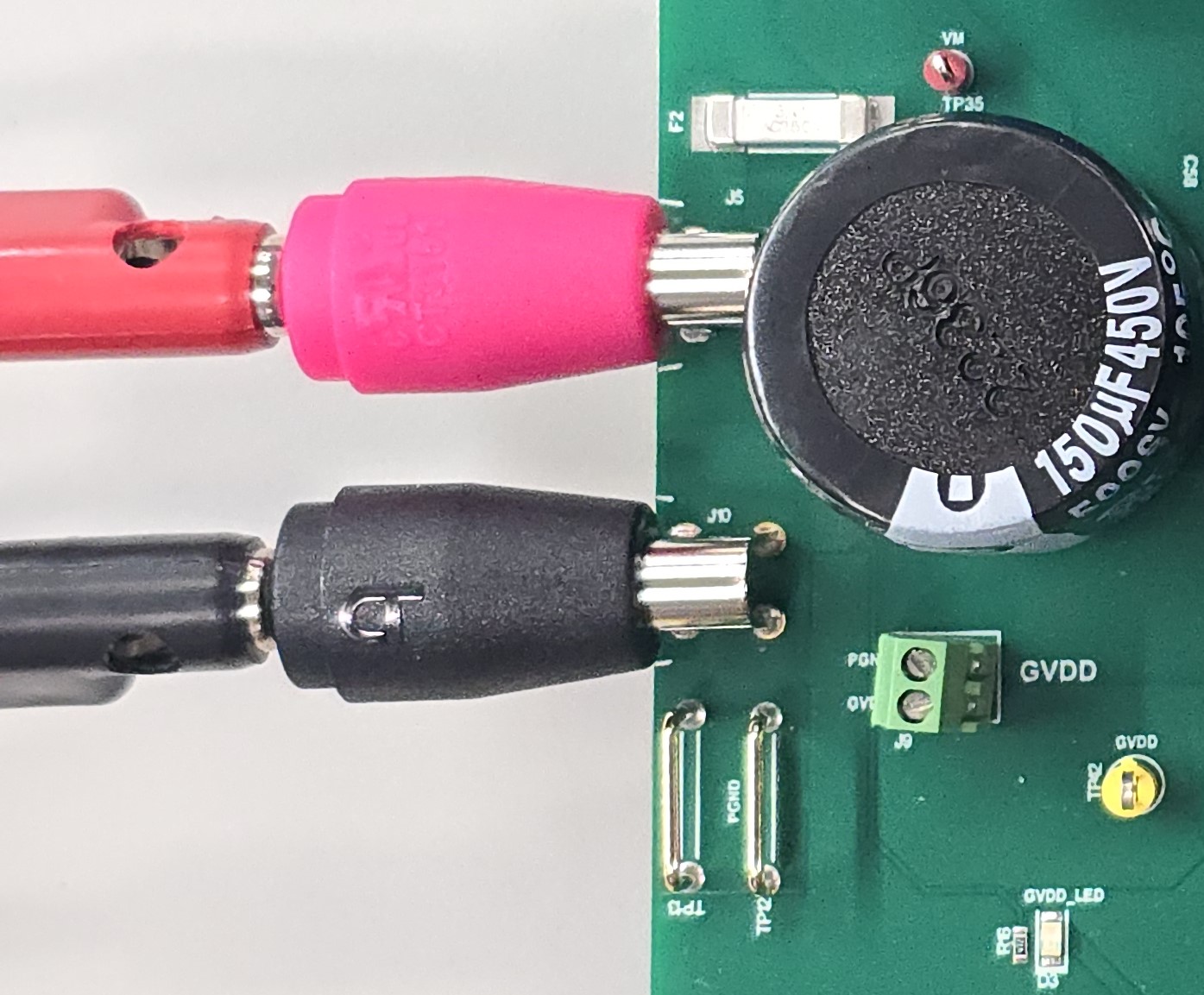

圖 2-5 直流電源輸入連接器

霍爾傳感器可連接至 J7，包括霍爾電源和 GND?；魻杺鞲衅鞯?3.3V VDC 電源由 EVM 上的 3.3V LDO 提供。如果需要不同的電源或電壓電平，可以通過 HALL_EXT 測試點輸入外部霍爾電源。要使用隨附的 3.3V LDO 為霍爾供電，請將左側的 J2 連接到引腳 1:2，如圖 3-6 所示。要使用 HALL_EXT，請將右側的 J2 連接到引腳 2:3。要插入或移除 J7 上的電線和端子，請使用平頭螺絲刀向下推 J7 連接器頂部的相應凸片。

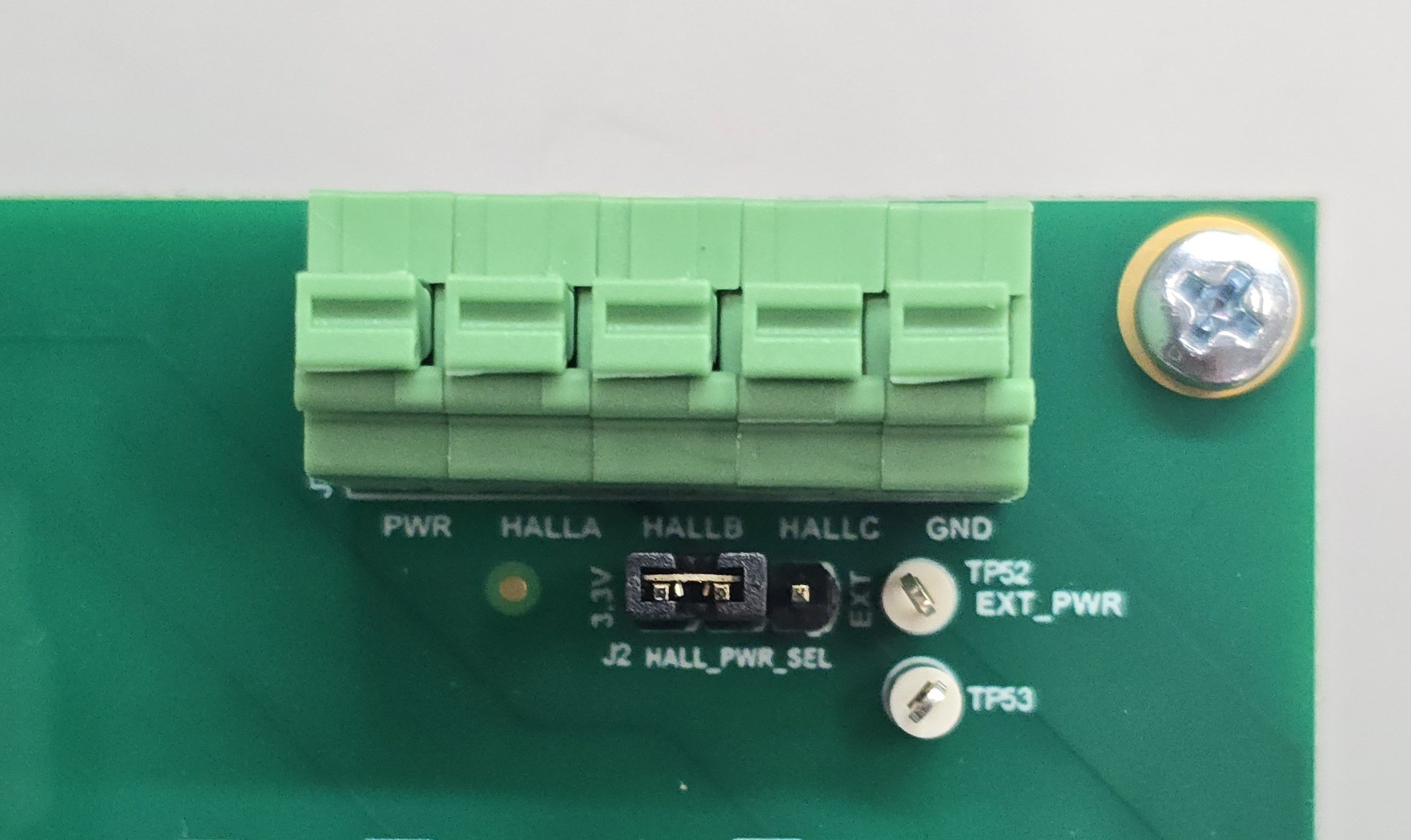

圖 2-6 霍爾傳感器輸入和電源連接器

DRV7308EVM 設計用于驅動三相無刷直流電機，其中每個相位都必須按適當?shù)捻樞蜻B接到 J6 (OUT_X) 螺紋接線端子。

圖 2-7 電機輸出相位連接
