2.2 硬件設置
- 使用 FMC 連接器將 ADC36xxEVM 連接到 TSWDC155EVM。
- 使用隨附的 USB-C 電纜將 USB-C 連接器連接到 ADC36xxEVM 上的 J3。
- 使用隨附的 USB C 電纜將 USB-C 連接器連接到 TSWDC155EVM 上的 J8。
- 將 Micro USB 電纜連接到 JTAG 軟件狗，并將 JTAG 軟件狗連接到 TSWDC155EVM 上的 JTAG 接頭 J7。然后，將 Micro USB 電纜連接到 PC。
- 確認 TSWDC155EVM 上的跳線 J2 安裝在引腳 1-2 之間，以通過 USB-C 連接器為電路板供電

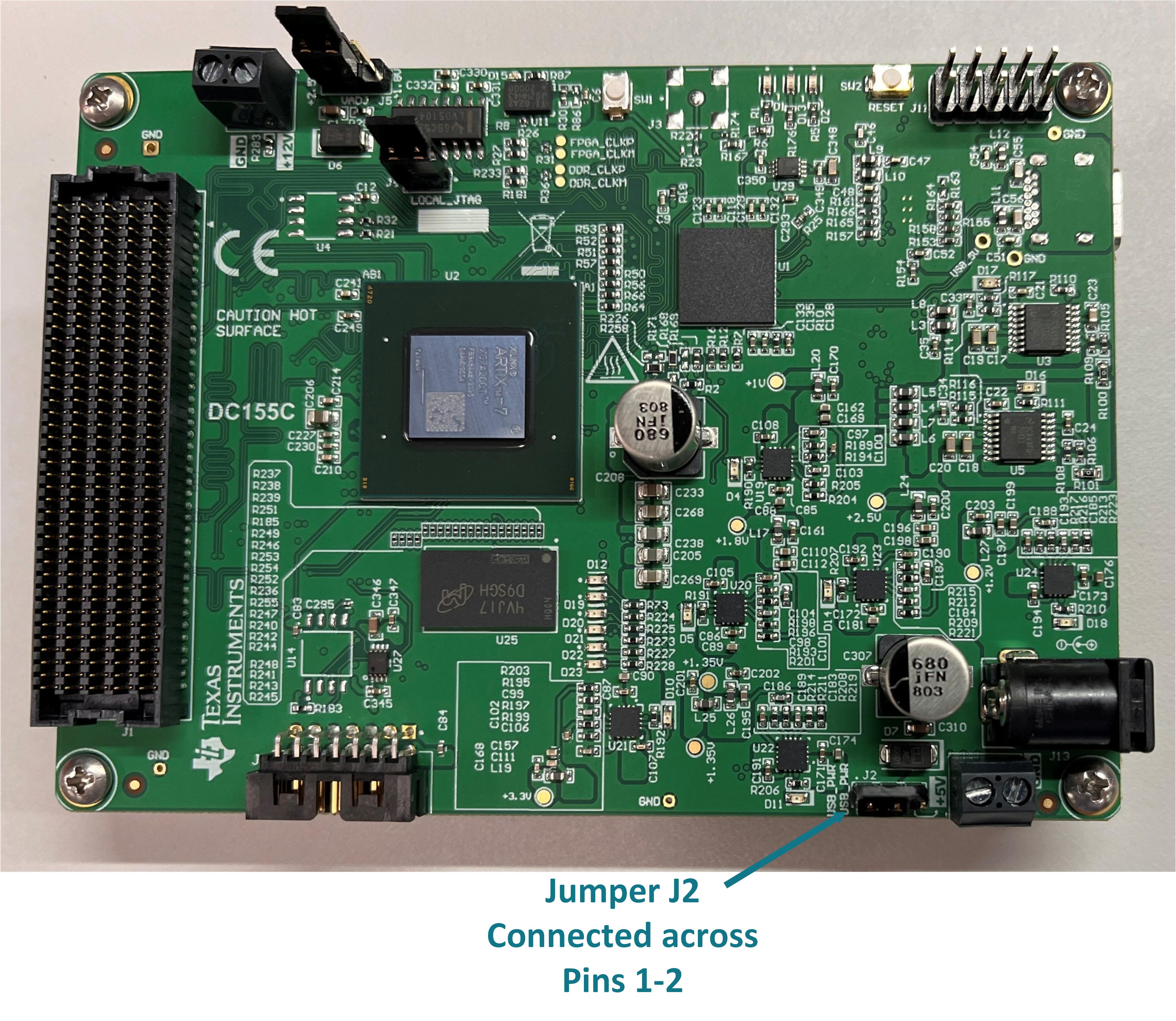

圖 2-1 TSWDC155EVM 跳線 J2 -
確認 ADC3664EVM 上的以下開關和跳線處于以下配置中：
- 確認已將 12V 電源開關 (SW1) 切換到插孔。
- 確認已將通信多路復用開關 (SW2) 切換到 USB。
- 確認已將 DCLKIN 開關 (SW3) 切換到 SMA。
- 確認已將 VREF CTRL 開關組 (SW5) 上的兩個開關均切換到“ON”。
- 確認已安裝 VREF 跳線 (J13)。
- 確認 PDN/SYNC 跳線 (J12) 未連接。

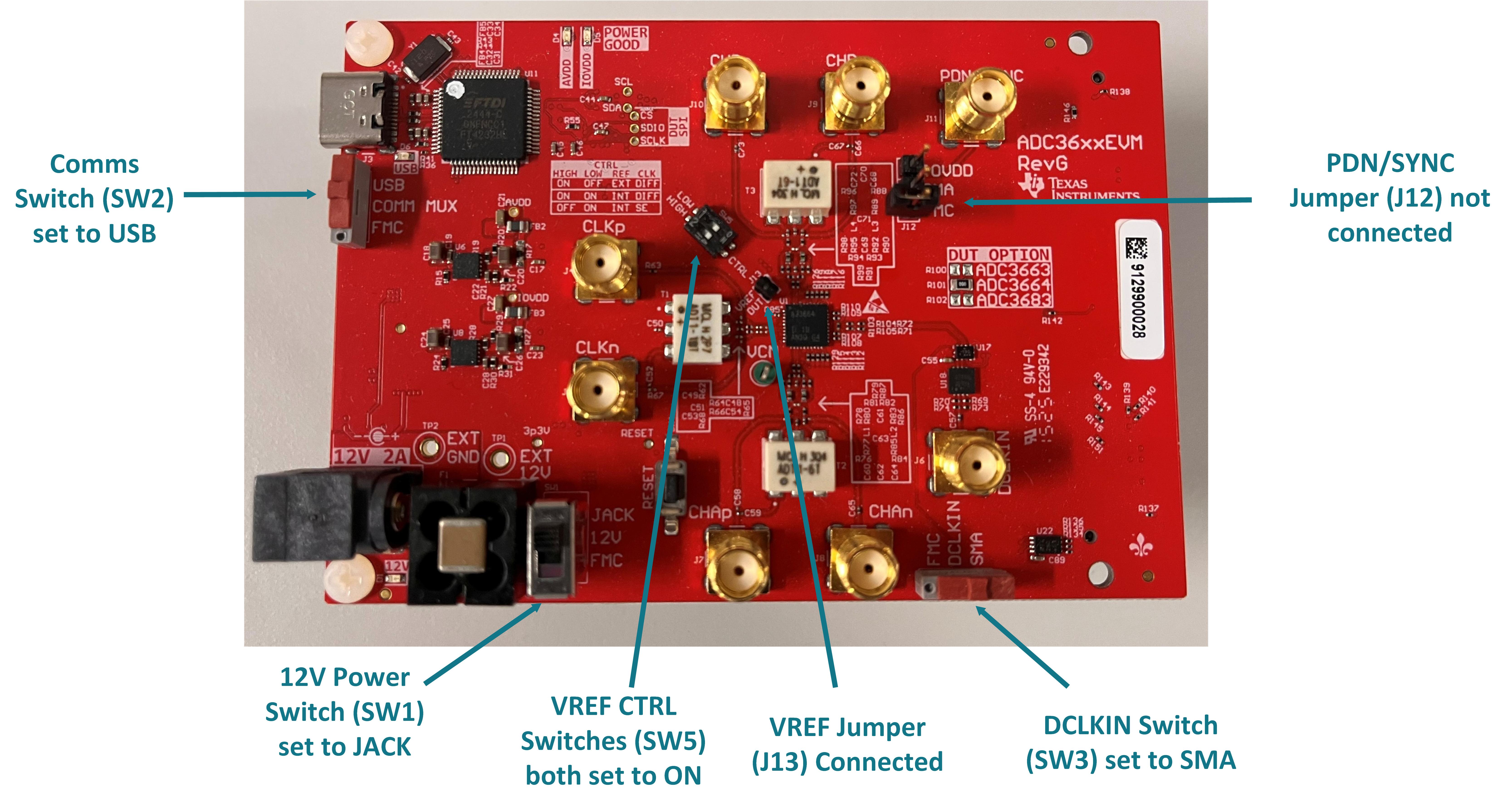

圖 2-2 ADC36xxEVM 開關和跳線
