8 示例設計 2：?jiǎn)蝹€(gè) TPS92664-Q1，每個通道多個 LED

在此配置中，一個 TPS92664-Q1 控制 16 個通道，每個通道驅動兩個串聯的 LED（每個通道 Vf ≈ 6.6V）。所有通道同時導通時，潛在的總正向電壓達到約 105.6V，這超過了電流源的 55V 承受能力。

為了將工作電壓維持在 55V 以下，這 16 個通道的導通時間被均勻分布在整個 PWM 周期內。PHASE 值間隔為 64 個計數 (1,024÷16)，并選擇 WIDTH 值，使每個相位的總瞬時 V_f,total 保持在大約 50V。

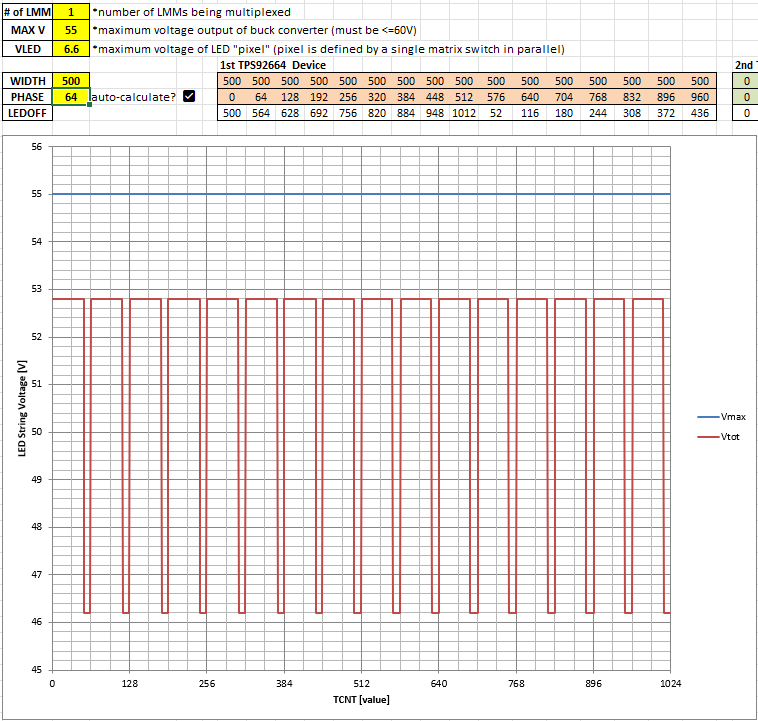

圖 8-1 示例設計 2 電子表格

此單器件示例表明，即使沒有多個 LMM，僅通過將通道活動安排在交錯的時隙內，時分復用也能限制瞬時電壓。

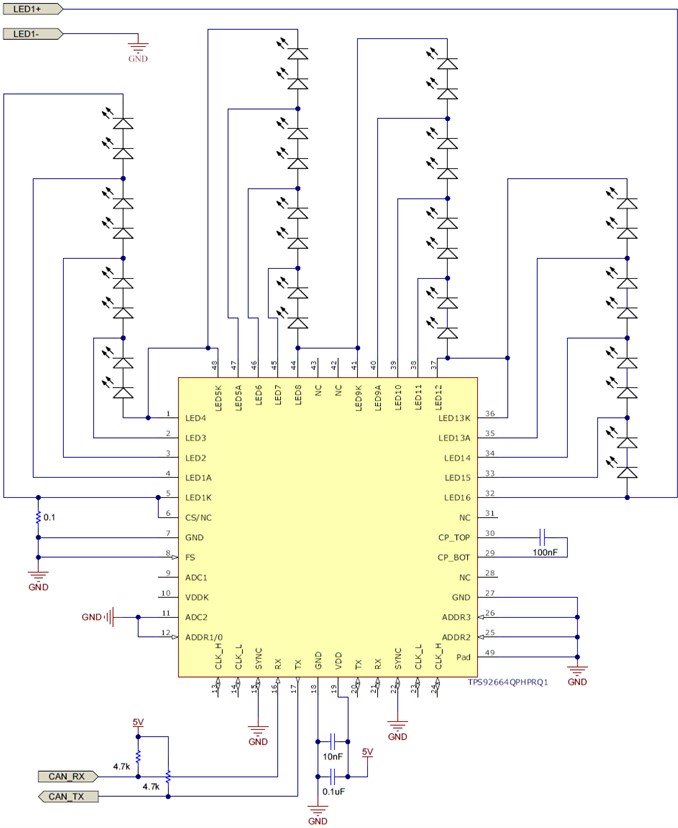

圖 8-2 使用單個器件的示例應用
