1 簡介

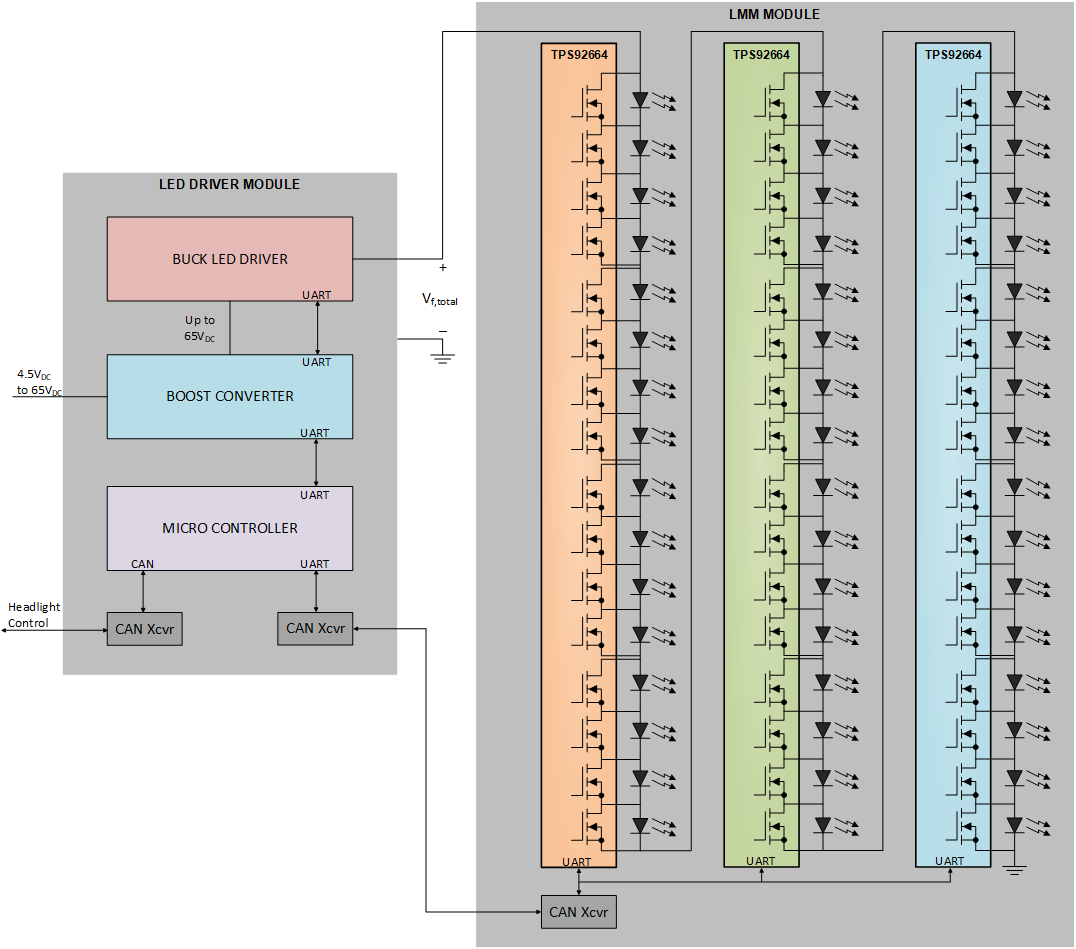

TPS9266x LED 矩陣管理器架構使用 16 個內部分流 FET 來連接各個旁路 LED，從而將像素級 LED 控制與恒流穩壓級分開。在傳統實現中，每個 LMM 控制的 LED 燈串由電流源供電。然而，由于前照燈的可用空間和預算限制，推動設計采用單個電流源驅動兩個或多個串聯的 LMM 控制 LED 燈串。時分復用通過在每個 PWM 周期內平均分配每個像素的導通時間來實現這一點。這最小化了 LED 燈串的瞬時正向電壓 (V_f,total)，并確保不超過電流源的最大輸出電壓。

雖然時分復用通常是在跨多個 LMM 擴展 LED 燈串總長度的背景下引入的，但當單個 LMM 控制具有多個串聯 LED 的通道時，同樣的原理也適用。在這兩種情況下，時分復用的目的都是降低總 LED 燈串的瞬時正向電壓，使其不超過電流源的最大輸出電壓。

因此，該技術可作為任何 V_f,total > V_max 配置的通用設計，無論過壓來自多個 LMM 串聯連接，還是來自單個器件上每個通道的多個 LED。
