ZHCAFX4 October 2025 TAS2120 , TAS2320
7 使用高級器件功能獲得的效率結果
本實驗使用 TAS2120EVM 評估板來表征不同條件下器件的輸入功耗。VBAT 設置為 4.4V，IOVDD 和 VDD 設置為 1.8V。部署了兩個不同的音軌：一首可用的商業歌曲（“音樂曲目”）和一份錄制的語音樣本（“聲音/語音曲目”）。TAS2120EVM 被配置為以三個音量級別輸出音頻：最大輸出功率的 100%、70% 和 30%。
我們對不同音量設置的功耗進行了全面評估，并啟用了所有集成式節能功能，包括內部 H 類、音樂效率模式、噪聲門和 Y 橋。此外，在禁用所有功能的情況下獲取了基線測量，從而能夠直接比較節能優點。為了進一步量化 TAS2x20 器件先進 H 類技術的優勢，我們使用代表現有市場產品的傳統 500mV H 類設計進行了比較功耗分析。
| 測試設置 | 測試用例 | 特性 | 音量 |
|---|---|---|---|
| VBAT = 4.4V， IOVDD = VDD = 1.8V， 放大器級 = 18dBV， RL = 4Ω + 33μH， I2C 模式，無輸出濾波器 |
測試用例：1 | 無效率功能 | 30%、70%、100% |
| 測試用例：2 | 現有 500mV H 類設計 | 30%、70%、100% | |
| 測試用例：3 | 具備高級效率功能的 TAS2120 | 30%、70%、100% |

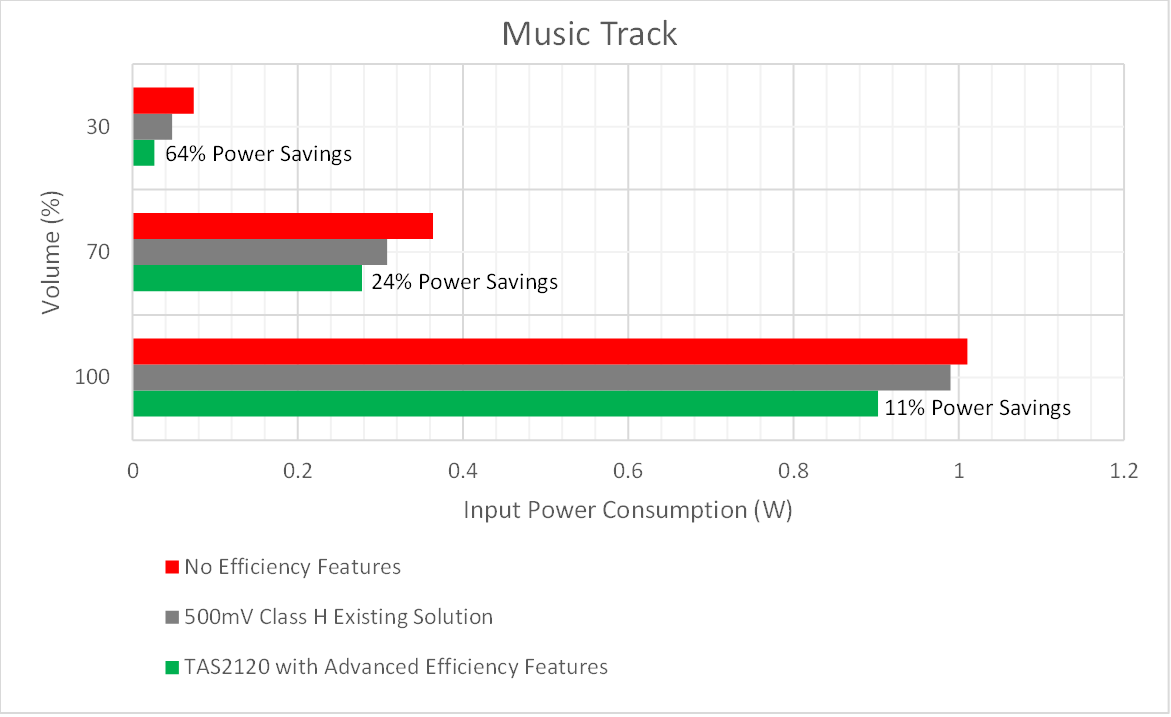

圖 7-1 播放音樂曲目時的功耗比較播放音樂曲目時進行的功耗測量結果顯示，采用先進的效率設置后性能顯著提升。啟用所有可用的節能功能后，相對于禁用所有功能的配置，在音量為 30% 時可將總體功耗降低 64%，在音量為 70% 時可將總體功耗降低 24%，在音量為 100% 時可將總體功耗降低 11%。此外，與現有的 500mV H 類設計相比，TAS2120 器件在音量為 30% 時可將功耗降低 45%，在音量為 70% 時可將功耗降低 10%，在音量為 100% 時可將功耗降低 9%。

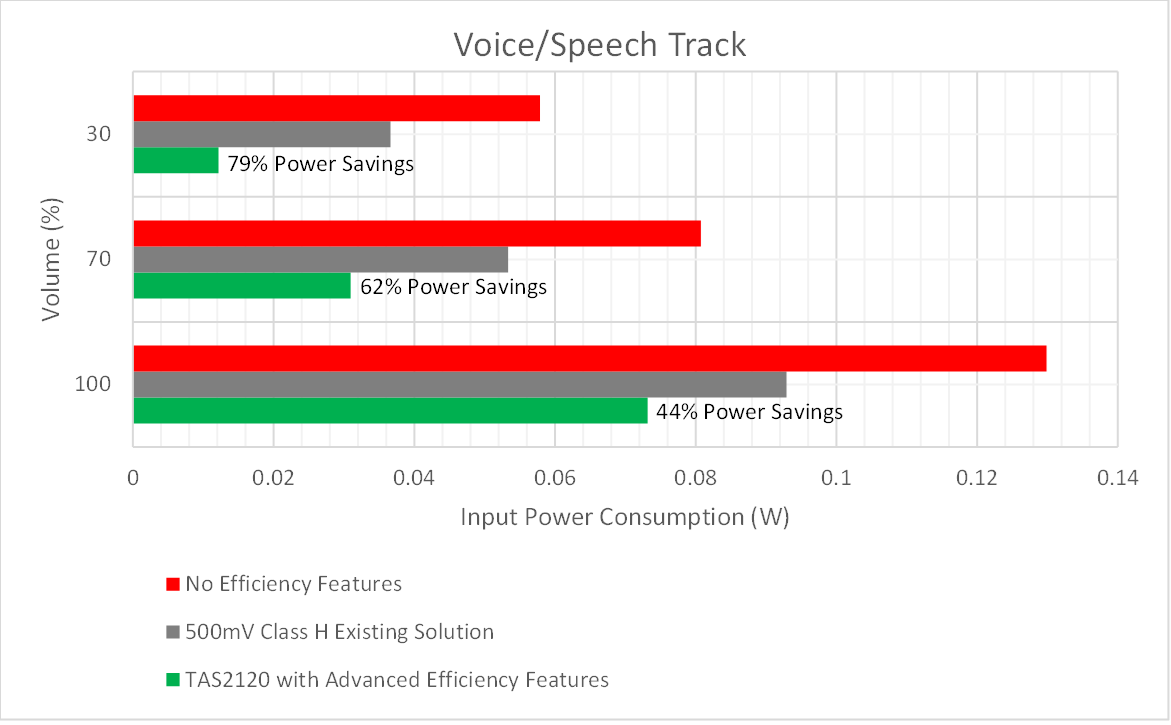

圖 7-2 使用聲音/語音曲目時的功耗比較與禁用所有功能相比，在播放語音/語音曲目時啟用所有節能功能可顯著降低功耗。啟用所有效率功能后，相對于禁用所有效率功能的配置，在音量為 30% 時可將總體功耗降低 79%，在音量為 70% 時可將總體功耗降低 62%，在音量為 100% 時可將總體功耗降低 44%。此外，與現有的 500mV H 類設計相比，TAS2120 器件在音量為 30% 時可將功耗降低 67%，在音量為 70% 時可將功耗降低 42%，在音量為 100% 時可將功耗降低 21%。
