ZHCAFT4 October 2025 TAS2120
2.2.2 低音揚聲器-高音揚聲器實現建議
在低音揚聲器-高音揚聲器應用中，TAS2120 和 TAS2320 在功率和頻率特性方面存在差異。
例如，TAS2120 用于驅動高音揚聲器；通過使用 PPC3，數字高通濾波器可設置為 1kHz，增益可設置為最大 21dBV。TAS2320 用于驅動低音揚聲器，高通濾波器可設置為默認的 2Hz，增益也可設置為最大 21dBV。
每個放大器的增益可以根據每個揚聲器的靈敏度進行微調。

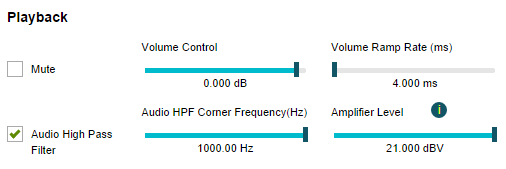

圖 2-5 HPF 配置 TAS2120

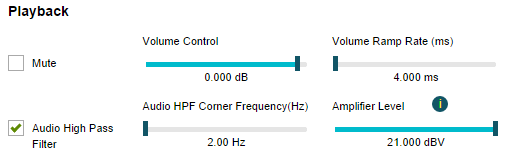

圖 2-6 HPF 配置 TAS2320
圖 2-7 低音揚聲器-高音揚聲器應用
