ZHCAFT4 October 2025 TAS2120
2.1 PPC3 配置的 EVM 設置
共享升壓配置可以使用 TAS2120EVM、TAS2320EVM 和任一 EVM 套件中提供的 AC-MB 控制器板進行測試。通過此 EVM 連接，PPC3 可用于生成所需的命令腳本，該腳本可在最終應用中用于測試和最終配置。
各電路板之間的必要連接如 圖 2-2 中所述。

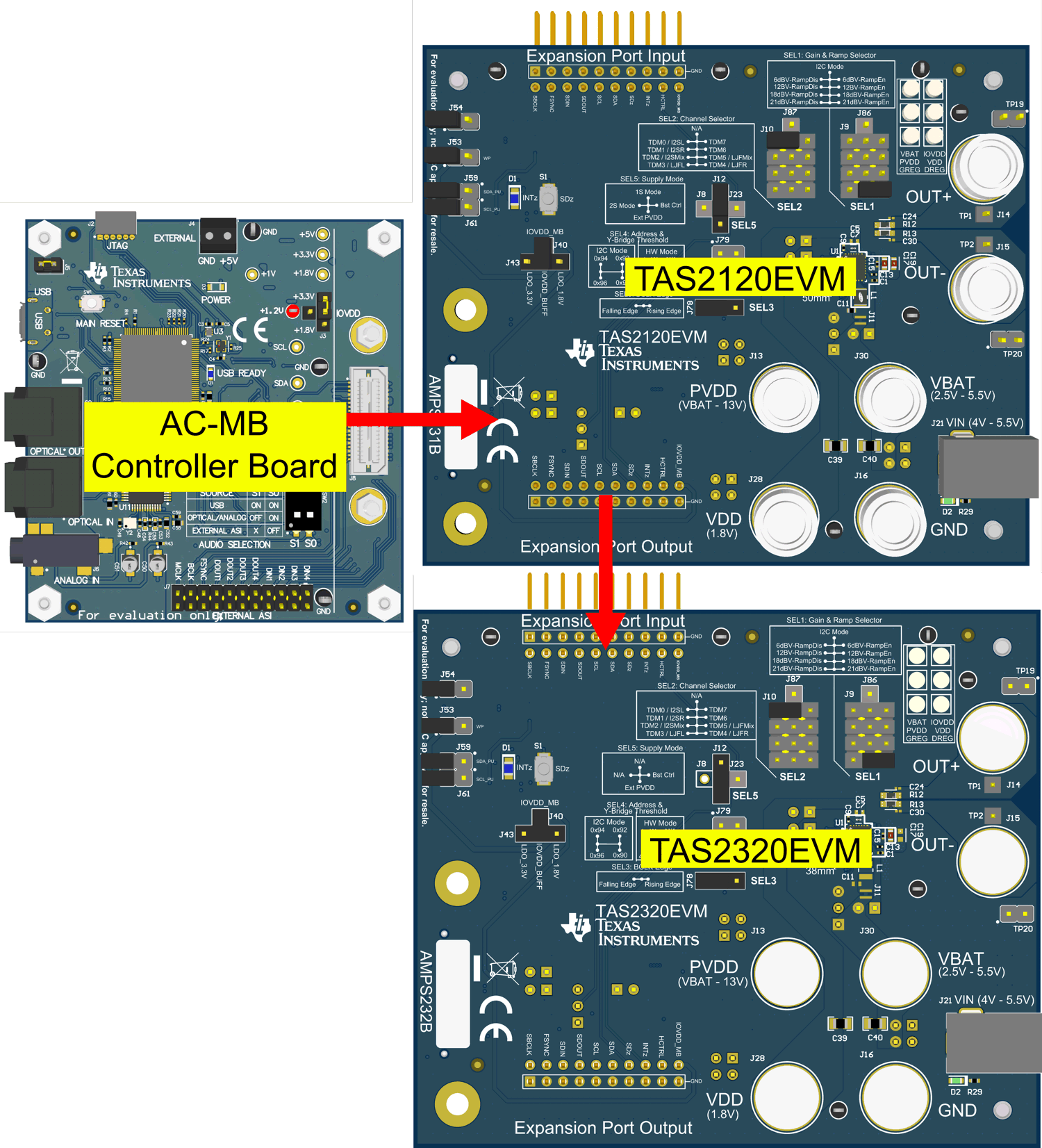

圖 2-2 TAS2120 和 TAS2320 EVM 設置必須按照 表 2-1 中所述修改 EVM 上的硬件設置。
表 2-1 共享升壓模式的 EVM 跳線配置
| TAS2120EVM | TAS2320EVM | |
|---|---|---|
| J54（頂部） | 開路 | 短路 |
| SEL1（頂部） | I2C 模式 | I2C 模式 |
| SEL2（頂部） | 開路 | 開路 |
| SEL3（頂部） | 開路/00/SDA | 開路/00/SDA |
| SEL4（頂部） | 0x90 / 0001 | 0x92 / 0010 |
| SEL5（頂部） | Bst Ctrl/0001 | Bst Ctrl/0001 |
| PVDD (J13)（頂部） | 連接到 TAS2320EVM 上的 PVDD | 連接到 TAS2120EVM 上的 PVDD |
| VBAT (J30)（頂部） | 連接到 TAS2320EVM 上的 VBAT | 連接到 TAS2120EVM 上的 VBAT |
| 外部升壓跳線（底部） J1、J17、J24、J20 |
開路 | 開路 |
