6 輸出的數字低通濾波

ISO1228 支持 INx 和 WBx 數據路徑上的內置數字低通濾波器。每個 OUTx 通道的濾波值可以通過寫入 SPI 可編程 REGMAP 中指示的地址單獨設置?；蛘?，可以使用 F0/F1 器件引腳（引腳 23和 24）設置所有通道的通用濾波器。但是，寄存器中的濾波器設置具有更高的優先級。

濾波可應用于 OUTx 數據以及斷線數據，但是 OUTx 的濾波器是可編程的，而斷線濾波器值是固定的且始終開啟。

如果在 SPI 寄存器中的任何一個或多個通道上啟用了濾波 (MSB = 1)，則寄存器濾波器設置優先。如果所有通道在寄存器中禁用了濾波器 (MSB=0)，則 F0/F1 優先。如果 F0/F1 = 0/0，則全局禁用濾波器。

數字低通濾波器平均時間 (FILT) 決定輸入的平均窗口。ISO1228 中的濾波器是低通濾波器，可以設置為九個允許的級別。

每個濾波器都是一個飽和的 3 位計數器，在內部時鐘上運行時不會進行復位/清零。任何濾波器的時鐘周期均為濾波器延遲值除以 8。

計數器可以對 OUTx 中跨數據包的每個位的導通持續時間（值= 1）或關斷持續時間（值= 0）進行計數，并評估該持續時間是否超過相應的濾波器值。如果超過，則只能將新值存儲到 REGMAP 中并傳達給 MCU。但是，與典型的干擾濾波器不同，短于濾波器值的脈沖不會完全被抑制。相反，毛刺脈沖會衰減并匯總到信號中，產生一個低通響應。

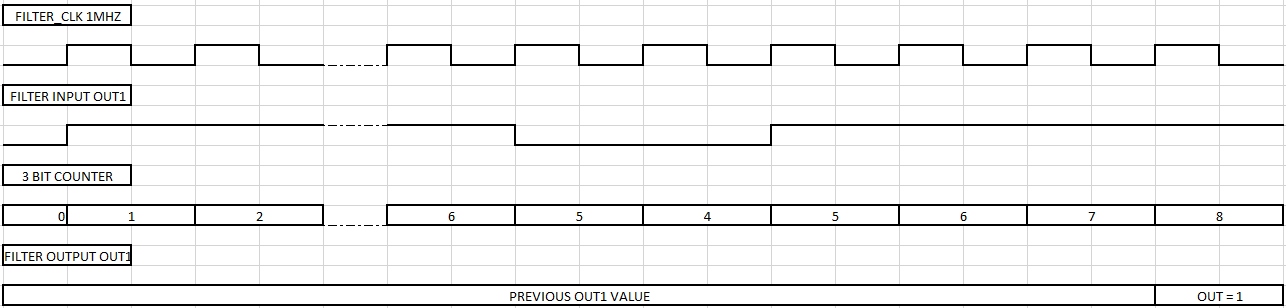

運行濾波器的時鐘周期可推導為 FILTER_TIME/8，例如，在上圖中，F(xiàn)ILTER_VALUE = 8us；例如，OUTx 的每個脈沖持續時間必須超過 8us 的最小持續時間才能傳輸?shù)?MCU，因此 FILTER_CLK = 1MHz。

該 3 位計數器可以在每次計數器在濾波器輸入處檢測到值= 1 時遞增，并在計數器檢測到值= 0 時遞減。如圖所示，計數器已計數到 6，因?yàn)槲礊V波的 OUT1 在 6us 內為 1，接下來在 OUT1 的下降沿，計數器遞減到 4，因?yàn)檩斎朐?2us 內保持低電平。在此期間，濾波器輸出保持前一值。此后，當 OUT1 上升為 1 并再保持高電平 4 個周期時，計數器達到值 = 8，且濾波器輸出更新為值 = 1。
