2.2 靜電放電
靜電放電 (ESD) 事件是一種快速高壓事件（尖峰時間在數百納秒內結束），是在將 IC 元件裝配到 PCB 上之前或之后，由人和機器對 IC 元件的處理過程中積累的靜電荷突然放電造成的。CSA（以及大多數通用放大器）通過 ESD 單元受到保護，不會受到高壓和快速邊沿 ESD 事件的影響。ESD 單元很復雜，但基本上由吸收器件和體二極管組成。

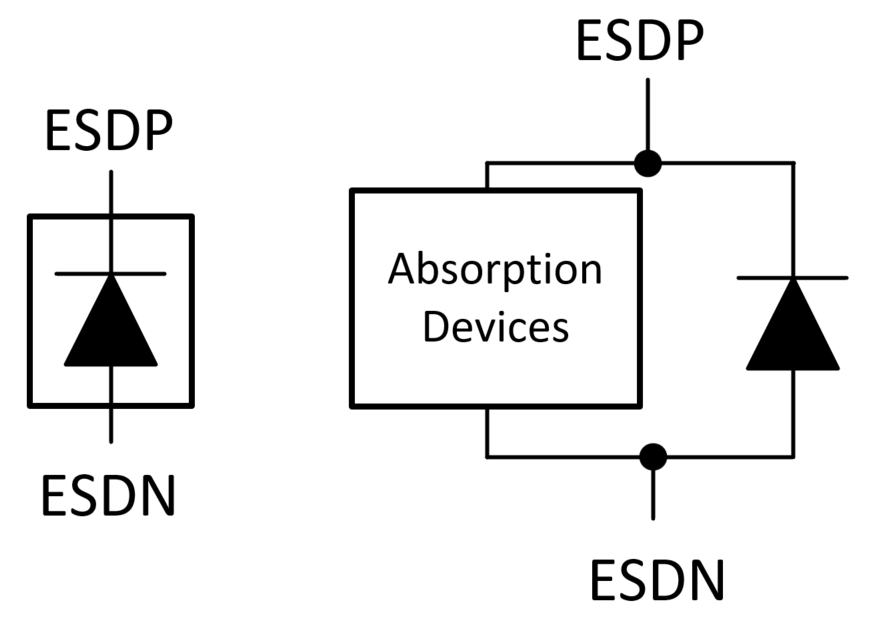

圖 2-1 ESD 單元對于快速過壓事件（正壓或負壓），將觸發 ESD 單元，然后吸收器件可以快速開始吸收越來越大的電流。一旦通過吸收器件的電流足夠高，電流就會回彈。但是，如果過壓事件的持續時間超過 ESD 為 EOS 設計的時間，并且無法限制流入 ESD 單元的電流，則電流會迅速增加并產生過多熱量，從而損壞器件。
請注意，當輸入電壓降至 -0.3V 以下的某個值時，ESD 單元的體二極管可能變?yōu)檎蚱?。這就是許多標準低壓 CSA 的最小絕對共模電壓 (VCM) 額定值為 GND-0.3V 的原因。

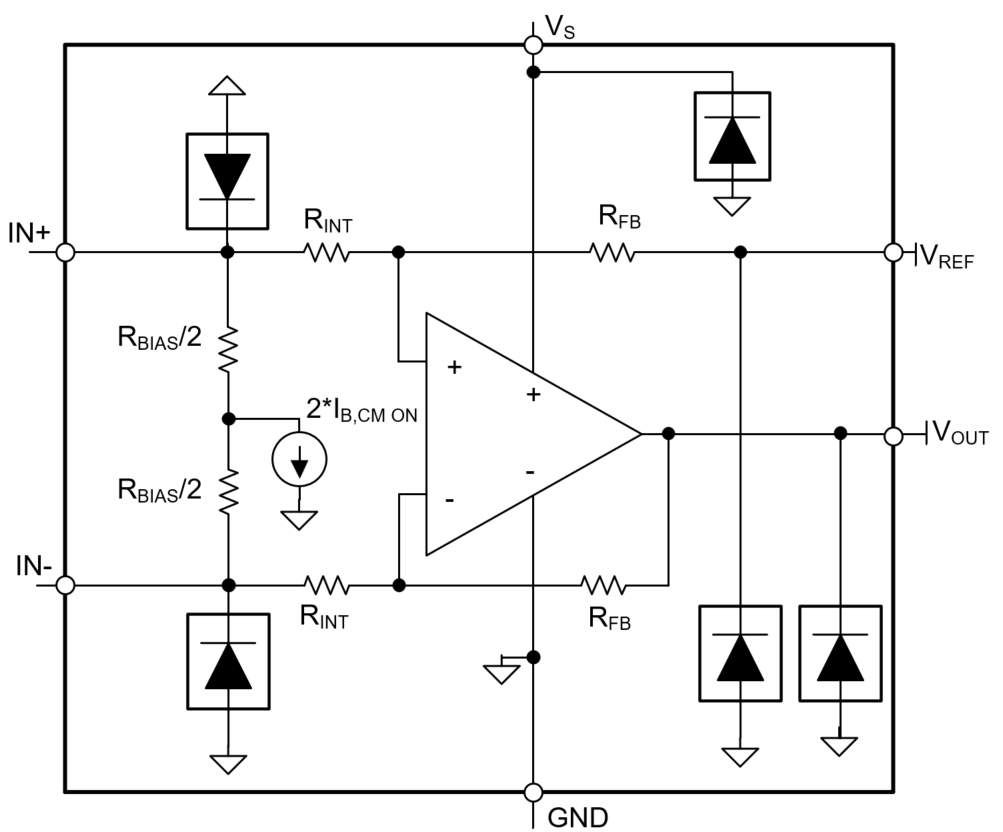

圖 2-2 展示了 CSA 的通用 ESD 拓?fù)洹?/p>
圖 2-2 ESD 架構單級 CSA
