在引導時，PD 控制器將首先從低區中的地址 LowRegionStart 和 LowAppConfigOffset 處讀取 Header_ID。如果在讀取低區 Header_ID 時出現任何錯誤，則 PD 控制器將從高區中的地址 HighRegionStart 和 HighAppConfigOffset 處讀取 Header_ID。如果在讀取高區 Header_ID 時出現任何錯誤，PD 控制器將返回并再次嘗試低區。PD 控制器只會進行兩次嘗試，然后中止 EEPROM 加載過程。

如果 PD 控制器在低區中讀取到正確的 Header_ID（預期為 0xACE0_0001），那么它將開始從低區讀取補丁捆綁包。如果在讀取補丁捆綁包時出現 CRC 錯誤，PD 控制器不會嘗試從高區讀取。如果 PD 控制器在高區中讀取到正確的 Header_ID，那么它將開始從高區讀取補丁捆綁包。如果在讀取補丁捆綁包時出現 CRC 錯誤，PD 控制器會嘗試從低區讀取。但是，PD 控制器不會對任何區域進行超過兩次的嘗試。

因此，當更新 EEPROM 的其中一個區域時，在將區域起點指向該區域之前驗證該區域中的新補丁捆綁包至關重要。

如果 EEPROM 加載過程中止，則 PD 控制器將相應地更新 BOOT_STATUS 寄存器并使 INT_EVENTx.ReadyForPatch 中斷生效。然后，它將無限期等待主機通過 I2Cc 端口加載補丁或發出 GAID 4CC 命令以重新啟動 PD 控制器。不存在 EEPROM 時，也會出現這種情況。

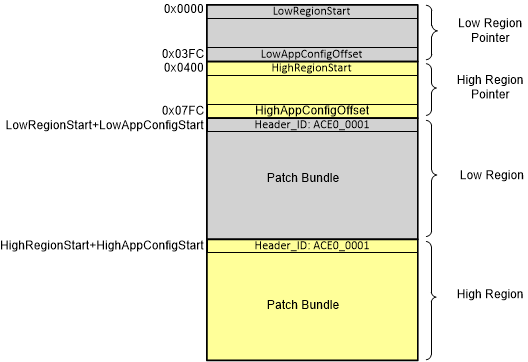

圖 2-1 展示了 EEPROM 的存儲器映射以及指針和偏移量所在的位置，其中假設 EEPROM 最初已在兩個區域中寫入了相同的補丁捆綁包。PD 控制器在地址 LowRegionStart 和 LowAppConfigOffset 處查找低區的 Header_ID，并在地址 HighRegionStart 和 HighAppConfigOffset 處查找高區的 Header_ID。

圖 2-1 EEPROM 存儲器映射
