4 從 EEPROM 故障中恢復

如果 EEPROM 加載過程因沒有有效補丁捆綁包而終止，則 INT_EVENTx.ReadyForPatch 中斷將生效。主機必須讀取 BOOT_STATUS 寄存器 0x2D 才能發現從 EEPROM 引導失敗的原因。然后，主機必須通過使用 PBMx 命令推送補丁來強制 PD 控制器進入 APP 模式（有關詳細信息，請參閱技術參考手冊）。這個補丁可以是通常位于 EEPROM 中的完整補丁捆綁包。PD 控制器處于 APP 模式后，主機可以使用 FLxx 命令來寫入 EEPROM 并糾正問題。圖 4-1 顯示了推薦的引導流程。

此引導流程要求主機能夠糾正 EEPROM。如果主機需要 PD 控制器在引導前啟用受電路徑，則必須通過 ADCINx 引腳選擇相應的電池電量耗盡配置。在這種情況下，SafeMode 電池電量耗盡配置不適用。

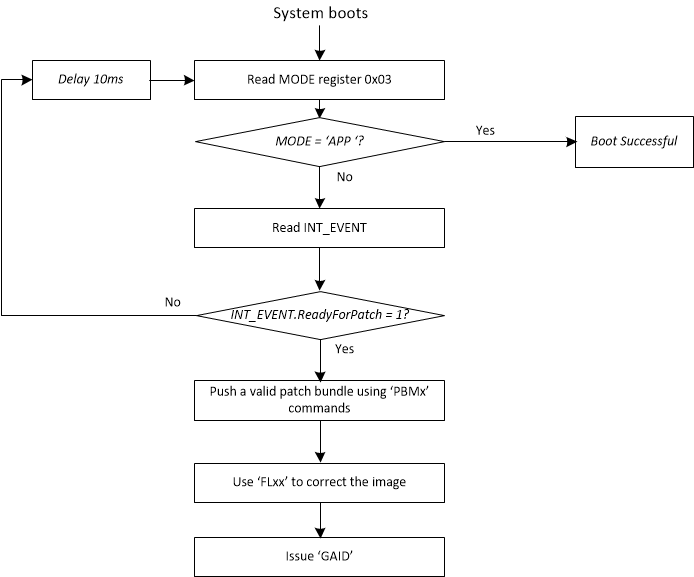

圖 4-1 推薦的 EEPROM 引導流程
