ZHCAEI8 September 2024 TPS92633-Q1
圖 2-5 和圖 2-6 展示了實施推薦電路后的應用結果。表 2-1 展示了元件值。
| R1 | R2 | R3 | R4 | R5 | C1 |
|---|---|---|---|---|---|
| 100kΩ | 10kΩ | 100kΩ | 100kΩ | 100kΩ | 1uF |

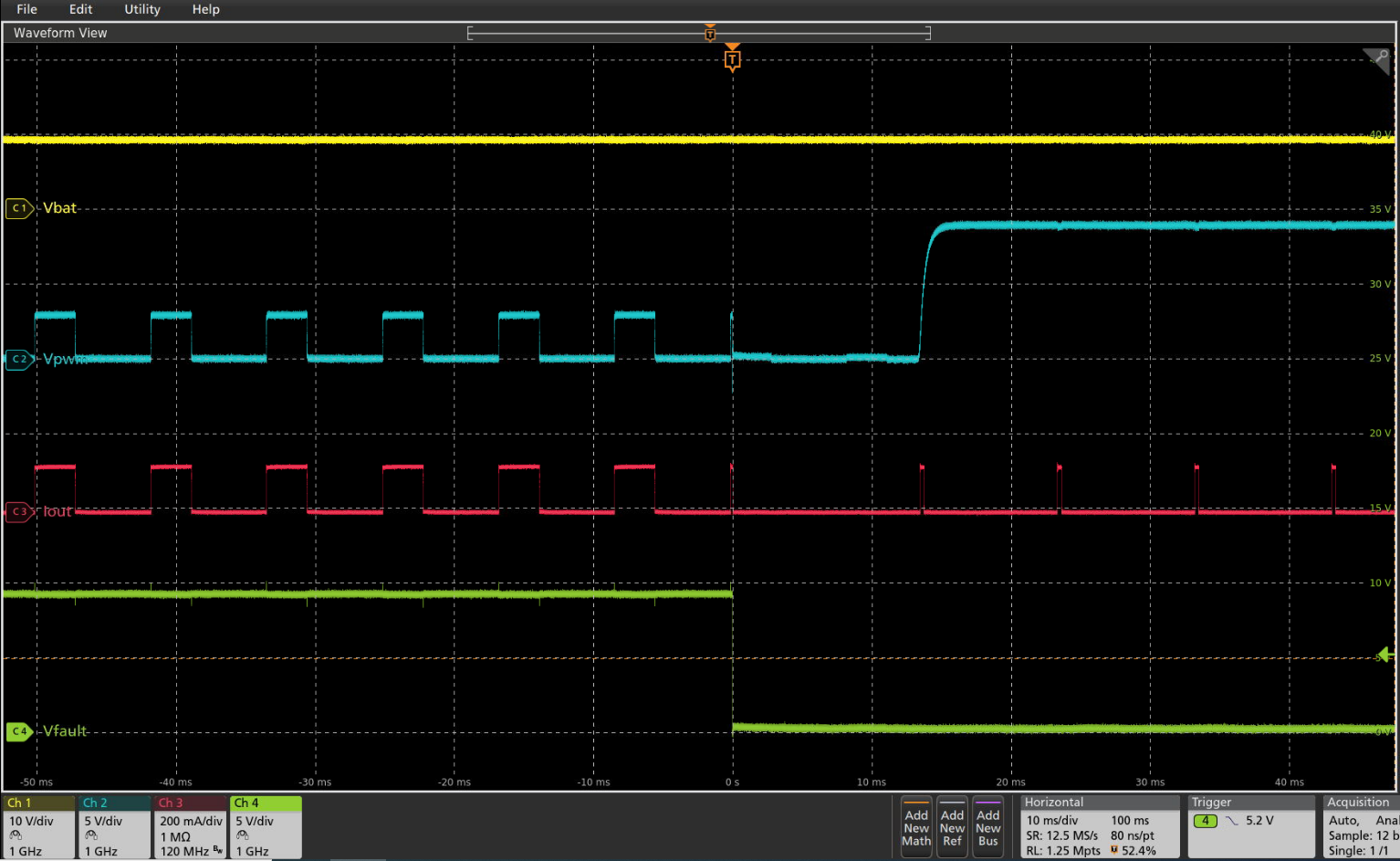

圖 2-5 承受單 LED 短路條件檢測的并行通道
圖 2-6 承受單 LED 短路條件自動恢復的并行通道對于 10V 的電源電壓以及 120Hz 的 5V PWM 脈沖(占空比為 35%),如果發生單 LED 短路故障,F(xiàn)AULT 引腳會在內部下拉,然后 PWM 引腳會被拉低。經過 13ms 的時間間隔后,PWM 引腳被上拉,直到故障消除。FAULT 引腳被釋放,輸出電流可以恢復到正常運行狀態。
第 3 步:使用 MCU 同步所有重試電流
如果該系統中有一個 MCU 可用,并且可用于控制 PWM 引腳和 FAULT 引腳,就能輕松實現此重試電流同步,如圖 2-7 所示。可實現與上述重試電流同步電路相同的功能。
