3.1 同軸測試

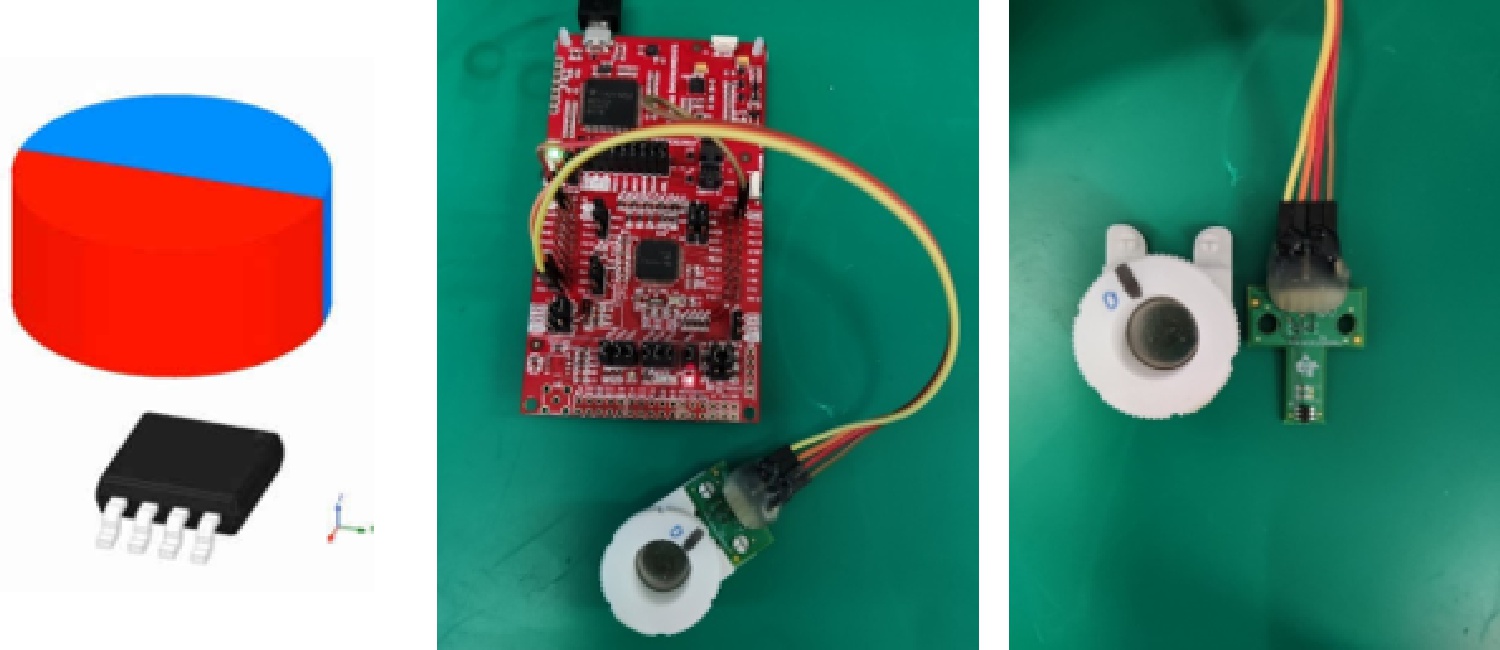

使用同軸方法，將磁體放置在傳感器正上方。如圖 3-2 所示，選擇 3D 霍爾傳感器的 X 軸和 Y 軸以確定磁體的旋轉角度。

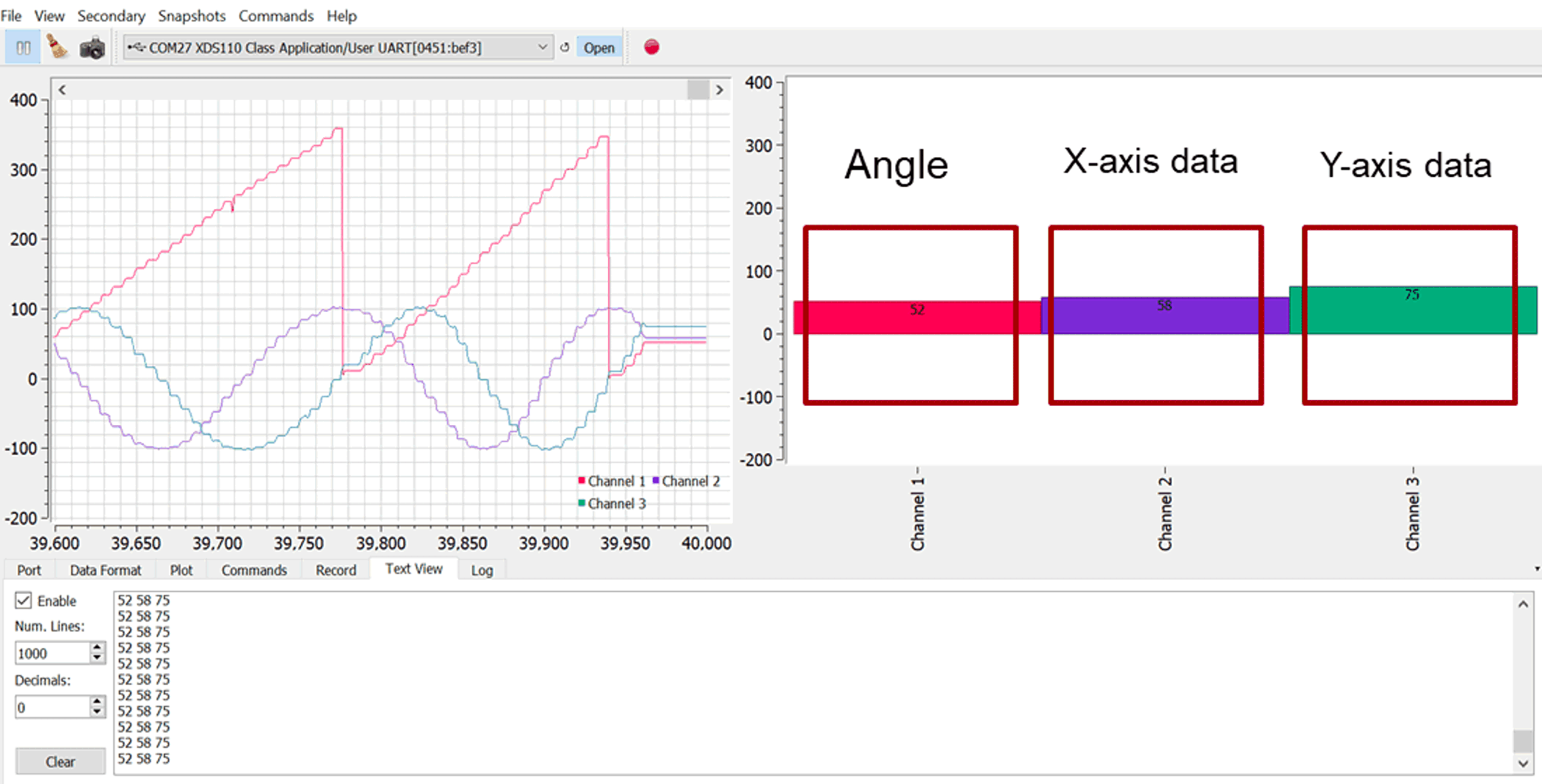

圖 3-2 3D 線性霍爾效應傳感器同軸測試TI 3D 霍爾傳感器 TMAG5273 和 TMAG5170 的 CORDIC 引擎可以無縫計算角度，因此微控制器可以直接讀取寄存器的值，而無需處理磁場數據。圖 3-3 展示了實際測試中的角度數據以及 X 軸和 Y 軸數據。請注意，由于手動轉動旋鈕，曲線呈階梯形。
圖 3-3 角度數據和 XY 軸數據輸出當磁鐵旋轉時，磁場的 X 軸和 Y 軸以正弦模式變化。請參閱圖 3-4。
圖 3-4 3D 線性霍爾效應傳感器同軸輸出
