能夠訪問 B 場矢量的全部三個分量可以極大地簡化與磁體相關的任何放置。如前所述，傳感器可以放置在磁體附近的任何位置，那里有足夠大的磁通密度，可以通過將輸出調節至匹配的振幅來進行測量。

盡管有這一優勢，傳感器相對于磁體的旋轉對齊仍值得考慮。在許多情況下，傳感器的平面將受到安裝傳感器的電路板的限制。在該平面內，傳感器可以自由旋轉 360°。當以與磁體同平面或離軸方式放置傳感器時，傳感器相對于磁體的對齊方式將對觀察到的磁場產生影響。

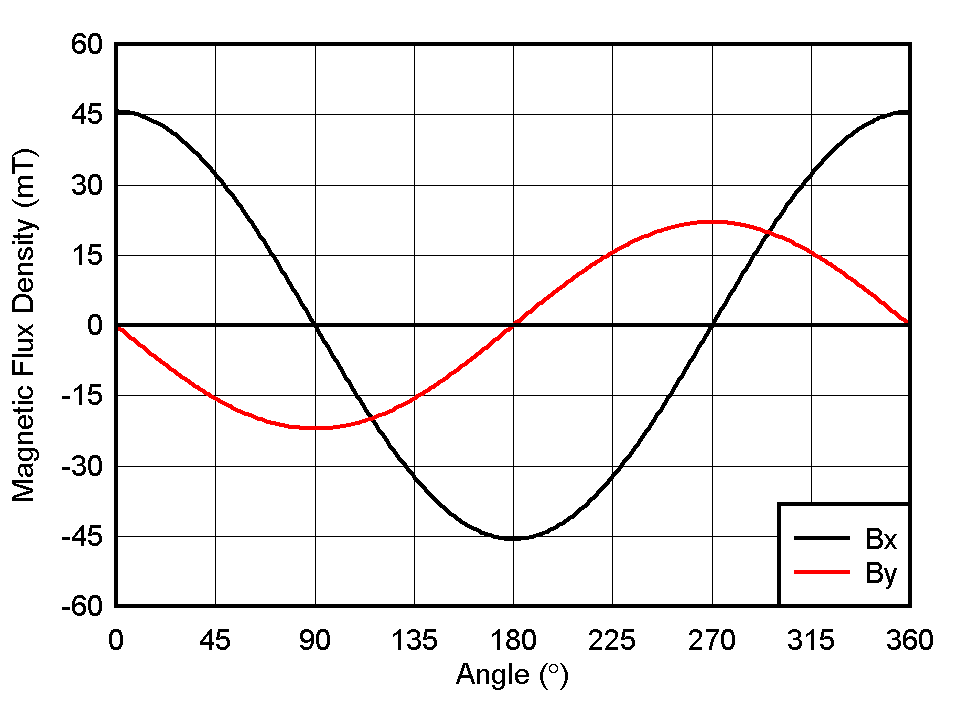

未對準旋轉磁體中心的傳感器將以不同于圖 2-2 所示的方式分離 B 場矢量。例如，考慮圖 3-1 中所示的對齊方式，其中傳感器與磁體處于同一平面內。

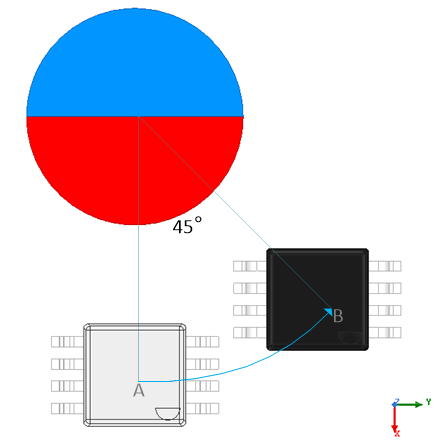

圖 3-1 進行 45° 旋轉的平面內傳感器

在這種情況下，傳感器位于 45° 位置，但仍與沿 X 軸放置時一樣對齊。在磁體旋轉 45° 時，磁極面向傳感器，但與器件內的任何元件不直接正交。這也可以通過將傳感器就地旋轉 45° 來實現。從機械上講，兩個方向?qū)?huì)產生相同的效果。由于這種旋轉，我們可以觀察到 A 和 B 兩個位置的磁場輸入的預期變化，如圖 3-2 所示。

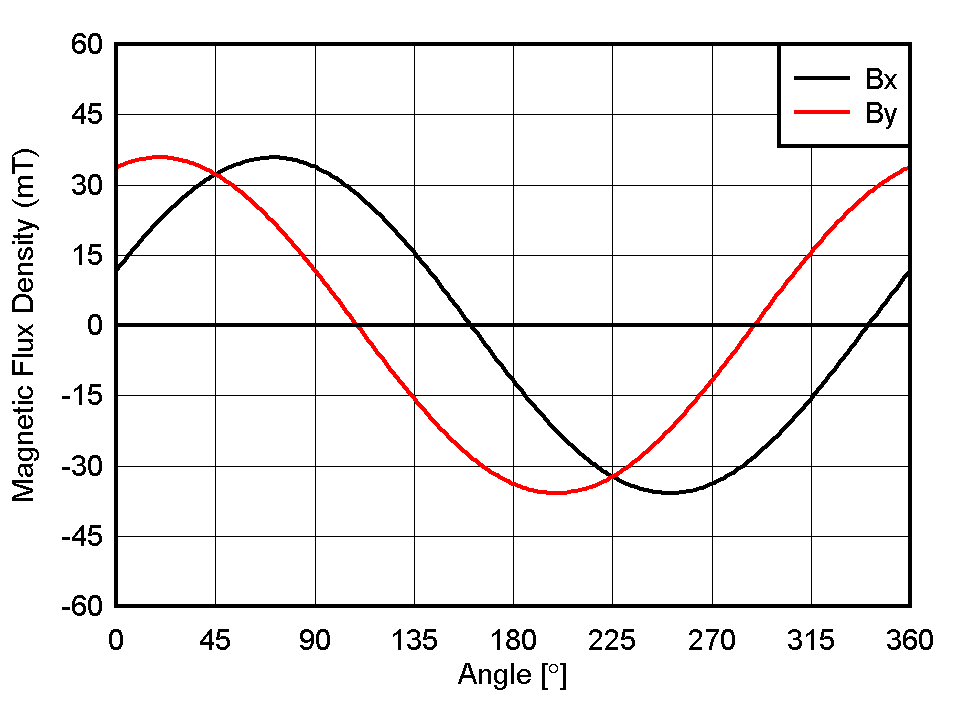

圖 3-2 旋轉 45° 的平面內對齊

通過旋轉傳感器，我們?cè)?B 場矢量的每個分量中實現了匹配的輸入。當磁體旋轉 45°并且磁極指向傳感器時，每個霍爾元件將與 B 場矢量的 X 和 Y 分量相匹配，并且將檢測到相等的幅度。通過這種旋轉，每個傳感器都能夠檢測到一個峰值，該峰值等于 B 場矢量的原始 X 和 Y 分量的平均值。因此，高方向?yàn)槠矫鎯?nèi)檢測提供了理想的磁體和傳感器對齊方式。
