6.4 側面靠近結果
與 DRV5032一樣，也對簧片開關進行側面靠近檢測，以查看對檢測范圍和任何盲點的影響。圖 6-4 和圖 6-5 顯示了在從上至下靠近和從側面靠近情況下所產生的簧片開關的這些磁性檢測場點。檢測場的范圍從大約 0.4 英寸一直到 1.4 英寸，沿器件稍微呈現出正弦曲線的檢測形狀。

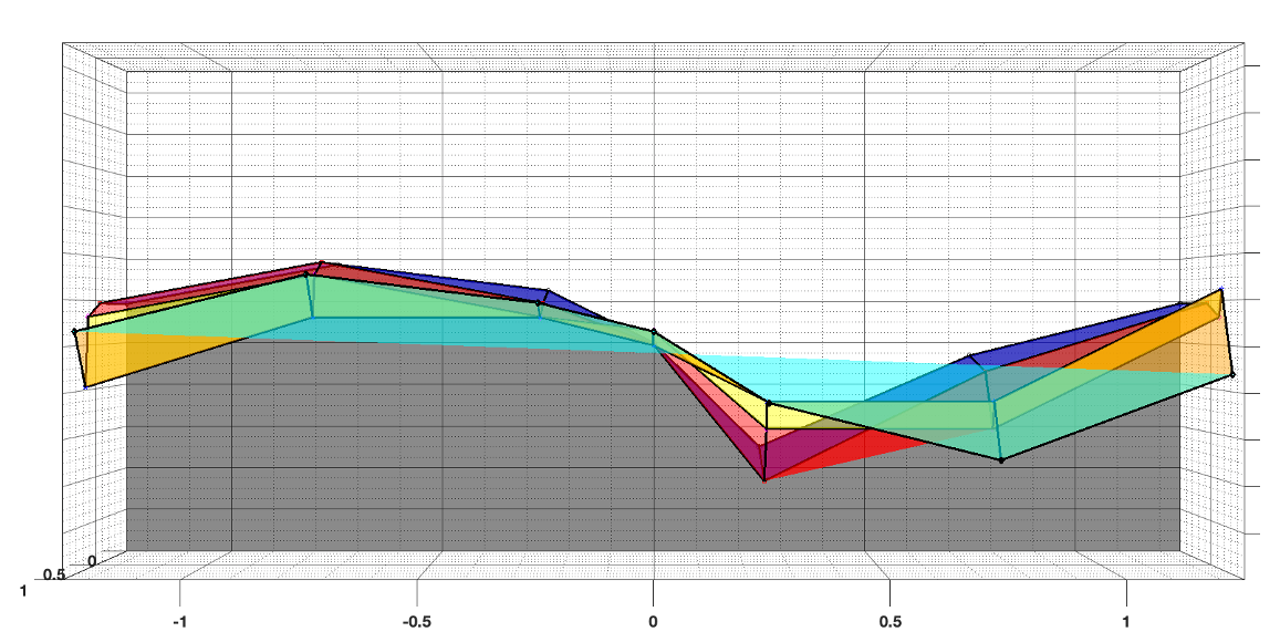

圖 6-4 簧片開關側面靠近磁性檢測場結果：俯視圖

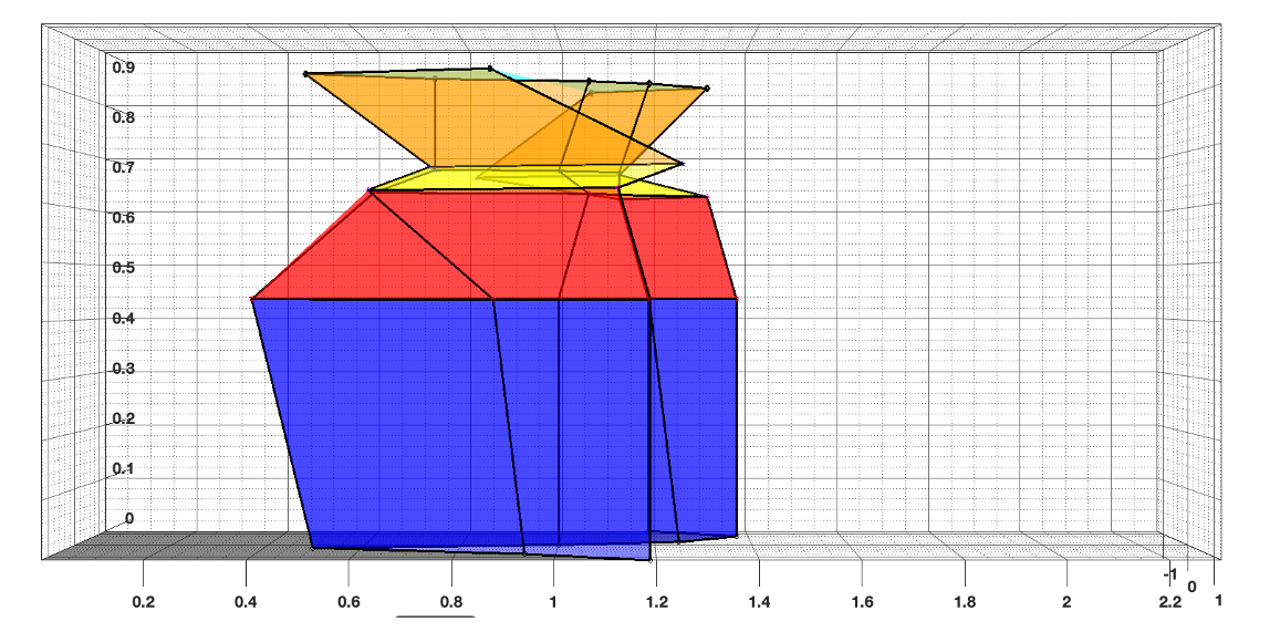

圖 6-5 簧片開關側面靠近磁性檢測場結果：側視圖檢測高度與 DRV5032 相似，最大 Z 高度約為 0.85 英寸。圖 6-6 以更易懂的方式從顯示 3 個軸數據的角度顯示了測試結果。

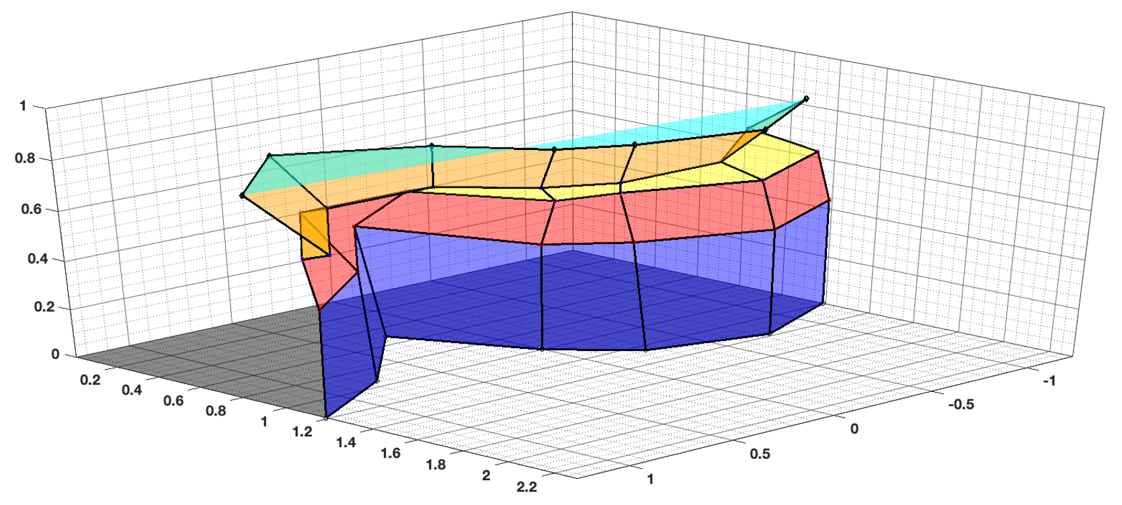

圖 6-6 簧片開關側面靠近磁性檢測場結果：離軸視圖
