本節介紹了運行應用程序。

1. 如果之前斷開了連接，請驗證或恢復連接。
2. 重新加載 CPU1 和 CM 應用程序
3. 首先運行 CPU1 并將 EtherCAT 外設移交給 CM
4. 接下來運行 CM，以設置 EtherCAT 與主站的連接以及 IPC 與 CPU1 的鏈接
5. 通過 TwinCAT 窗口，重新掃描器件，并在 Config Mode（配置模式）下重新啟動 TwinCAT。

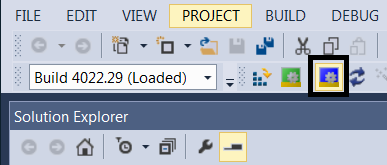

   圖 12-5 使用配置模式圖標重新啟動 TwinCAT
6. ECAT 消息可在 CCS 調試窗口中視為變量。如果尚未完成此操作，請在 CCS“Expressions”（表達式）窗口中右鍵點擊鼠標，然后選擇“Import”（導入）。然后從調試目錄中瀏覽至并選擇 fcl_f2838x_tmdxiddk_ecat_vars.txt 文件。變量“countMainLoop”、“dataBufferFromCM”和“dataBuffertoCM”僅由 C28x 內核使用，而變量“ipcCMToCPUDataBuffer”和“ipcCPUToCMDataBuffer”由 C28 和 CM 內核使用，因此從兩個 Debug（調試）空間均可查看。
7. 在 TwinCAT 中，雙擊所發現的 EtherCAT 框，觀察 EtherCAT 從站是否以 OP 模式運行。

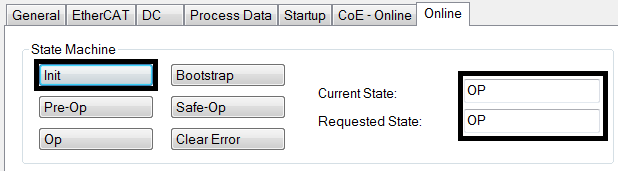

   圖 12-6 EtherCAT 從站處于 OP 模式
8. 在 TwinCAT 中，將資源管理器展開到 EtherCAT box (I/O --> Devices -->Device 2 (EtherCAT) --> Box 1 (F2838x CM EtherCAT Slave(SYSTEM)))，然后找到各種輸出/輸入映射，如圖 12-7 所示。雙擊 Box1 以獲取 F2838x CM 從站輸入/輸出數據窗口，如圖 12-8 所示。
   1. 選擇“Input mapping 0”以查看驅動器給出的所有狀態反饋。以下是通過 EtherCAT 監控的驅動器參數：
      1. SpeedStatus
      2. PositionStatus
      3. TorqueStatus
      4. DriveStatus
   2. 選擇“Output mapping 0”以進行查看并輸入針對驅動器的所有命令：
      1. DriveCommand
      2. SpeedReference
      3. PositionReference
   圖 12-7 TwinCAT 解決方案資源管理器輸入和輸出

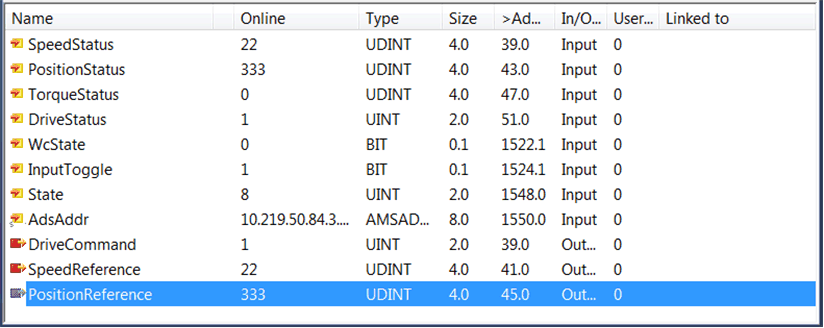

   圖 12-8 F2838x CM EtherCAT Slave (SYSTEM) 輸入/輸出數據
9. 此構建級別是一個用于驗證 EtherCAT 功能性的環回示例。因此，如果在某個輸出映射變量中輸入的命令數據返回到某個輸入映射變量，則會確認 F2838x 上 EtherCAT 從站的功能性。環回關聯如下所示：
   1. SpeedReference --> SpeedStatus
   2. PositionReference --> PositionStatus
   3. DriveCommand --> DriveStatus
   例如，如果 EtherCAT 從站正常運行，則在輸出映射的“SpeedReference”中輸入的數據應返回并出現在輸入映射的“SpeedStatus”中。
