4.2 應用示例
常見的電感性負載包括電感高達 1500mH 且穩態電流高達 5A 的各種繼電器和電磁閥。以長電纜連接的電機和電阻性負載（特別是在工業系統中）本質上也是電感性負載。一個常見示例（如圖 4-1 所示）是驅動工廠自動化系統等工業應用中的電磁閥。

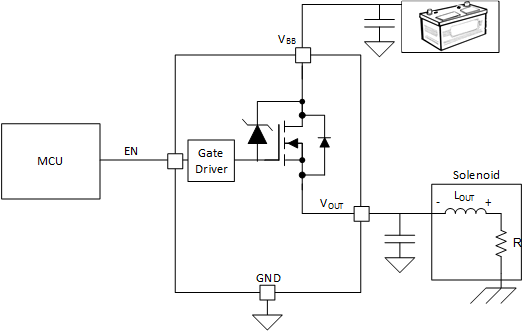

圖 4-1 電磁閥應用示例在此示例中，智能高側開關控制著汽車電池和電磁閥之間的電源。汽車應用需要使用電磁閥來為汽車發動機起動機提供大初始電流，因此電磁閥的正常運行對于車輛的啟動至關重要。智能高側開關向電磁閥中的電感線圈提供電流，這樣便能夠閉合初級電流的觸點以啟動發動機。該電磁閥本質上是電感性的，因此必須確保智能高側開關能夠有效應對電磁閥導通和關斷方面的挑戰。這是車輛的重要功能，因此必須進行正確設計以確保開關正常運行。
電磁閥并不是唯一具有電感性負載曲線的常見應用。PTC 繼電器、閥門、電動機和變壓器主要驅動的也將是電感性負載。對于這些負載中的任何一種負載，應確保正確理解輸出負載驅動級的原理和設計，這一點很重要。
