Designinnovationen für erweiterte Schaltkreise

Eine nachteilige Auswirkung von niedrigerem Rsp und niedrigeren RQ-FoMs ist der Einfluss, den eine geringere Drain-Ladung auf die übergangsverluste hat. In Abbildung 17 ist zu sehen, dass der Abschaltverlust des hier abgebildeten Abw?rtswandlers bei einer festgelegten Anzahl von Spannungsüberschüssen bei Verringerung der Drain-Ladung erheblich steigt. In Anbetracht dieser Tatsache wird geistiges Eigentum für neue und erweiterte Gate-Treiber ben?tigt, um die MOSFETs trotz der verst?rkten Entwicklung verbesserter RQ-FoM-MOSFETs so schnell wie m?glich zu schalten und gleichzeitig in einem sicheren Betriebsbereich zu halten. Mit der Reduzierung der Drain-Ladung, nimmt die Ausschalt-Energie zu, um die Drain-to-Source-Spannungsbelastung konstant zu halten.

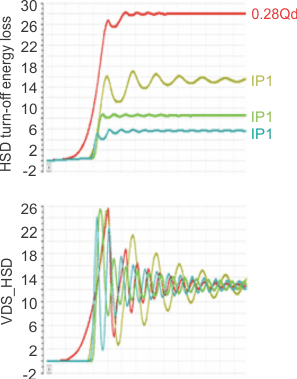

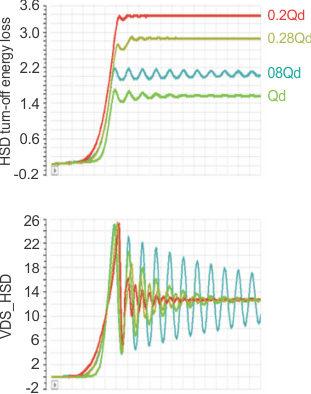

In diesen Bereichen hat TI vor kurzem eine Familie von Gate-Treibern entwickelt, die eine sehr schnelle Schaltung trotz MOSFETs mit niedrigem RQ-FoM erm?glicht. Dies führt zu geringeren Ladungs- und übergangsverlusten und sorgt dafür, dass die MOSFETs in ihrem sicheren Betriebsbereich bleiben. Aus dem Vergleich von Abbildung 18 und Abbildung 19 geht hervor, dass der Energieverlust beim Abschalten um bei gleichm??iger Spitzenspannung um 79 % gehalten werden kann. In einigen Entwicklungen kann, wie in Abbildung 19 gezeigt, durch diese Verringerung einen Spitzenwirkungsgrad von bis zu 4 % erzielt werden.

Neben der Entwicklung und Anwendung erweiterter Gate-Treiber-Technologien k?nnen mithilfe von Innovationen in der Topologie-Technologie erhebliche Verbesserungsm?glichkeiten der Werte der Leistungsdichte erzielt werden. Abbildung 20 zeigt eine vierstufige (FC4L)-Wandlertopologie, die eine Reihe von Vorteilen für die Leistungsdichte erm?glicht, beispielsweise bessere Ger?te-FoMs durch niedrigere Bauteil-Spannungswerte, geringere Magnetfilter und eine bessere thermische Verteilung. Wie aus Abbildung 21 ersichtlich ist, k?nnen diese Vorteile in eine h?here Leistungsdichte umgesetzt werden. Im Vergleich zu anderen Topologien mit SiC bietet die L?sung von TI durch den Einsatz dieser speziellen Topologie neben den Vorteilen durch GaN und fortschrittlichen Geh?usetechnologien eine erhebliche Gr??enreduzierung. Die beste Leistungsdichte bietet die FC4L-GaN-L?sung von TI.
