6.3.8 開關頻率抖動
TPSM852892 提供了可選開關頻率抖動，可在 DITH/SYNC 引腳與接地端之間連接一個電容器來啟用。圖 6-4 展示了抖動電路。對電容器進行充電和放電，可在 DITH/SYNC 引腳上生成以 1V 為中心的三角波形。三角波形會在 FSW 引腳上的電阻所設定標稱頻率的 ±7% 范圍內對振蕩器頻率進行調制。DITH/SYNC 引腳上的電容可設置調制頻率。與大電容相比，小電容可更快地調制振蕩器頻率。為了使抖動電路有效降低峰值 EMI，調制速率通常低于 1kHz。公式 4 用于計算設置調制頻率 FMOD 所需的電容。
方程式 4.
其中
- RFSW 是 FSW 引腳上的開關頻率設置電阻 (Ω)
- FMOD 是抖動的調制頻率 (Hz)
連接 DITH/SYNC 引腳，使其低于 0.4V 或高于 1.2V，可禁用開關頻率抖動。使用外部同步時鐘時，也會禁用抖動功能。

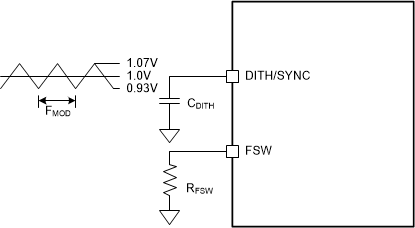

圖 6-4 開關頻率抖動
