3 說明
TPS92519-Q1 是一款單片雙路同步降壓 LED 驅動器，具有 4.5V 至 65V 寬工作輸入電壓范圍，可獨立為兩串串聯的 LED 供電。
TPS92519-Q1 實施自適應導通時間平均電流模式控制功能，經設計可與分流 FET 調光技術和基于 LED 矩陣管理器的動態光束前照燈兼容。自適應導通時間控制功能可提供近乎恒定的開關頻率，可使用 FSET 輸入來設置該開關頻率。電感器電流感應和閉環反饋功能可在較寬的輸入電壓、輸出電壓和環境溫度范圍內實現 ±4% 以上的精度。
高性能 LED 驅動器可使用模擬調光或 PWM 調光技術來單獨調制 LED 電流。通過在高阻抗模擬調整 (IADJ) 輸入范圍內將電壓從 140mV 改變?yōu)?2.45V，可獲得超過 16:1 范圍的線性模擬調光響應。通過使用所需占空比和頻率直接調制對應的 UDIM 輸入引腳，實現 LED 電流的 PWM 調光。該器件支持高頻分流 FET 調光，并與使用 LED 矩陣管理器的像素控制技術兼容。
TPS92519-Q1 支持兩個或更多通道的并行運行，從而實現驅動大電流 LED 或激光二極管所需的靈活性。電流基于 IADJ 輸入在并行通道之間共享，不受元件容差和寄生效應的影響。
TPS92519-Q1 包含高級故障保護功能：逐周期開關電流限制、自舉欠壓和熱關斷。該器件包括一個開漏故障輸出以指示輸出開路和短路情況。
TPS92519-Q1 采用 8.1mm × 11mm 熱增強型 32 引腳 HTSSOP 封裝，具有 2.75mm × 3.45mm 的底部外露焊盤。
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92519-Q1 | HTSSOP | 8.1mm × 11mm |

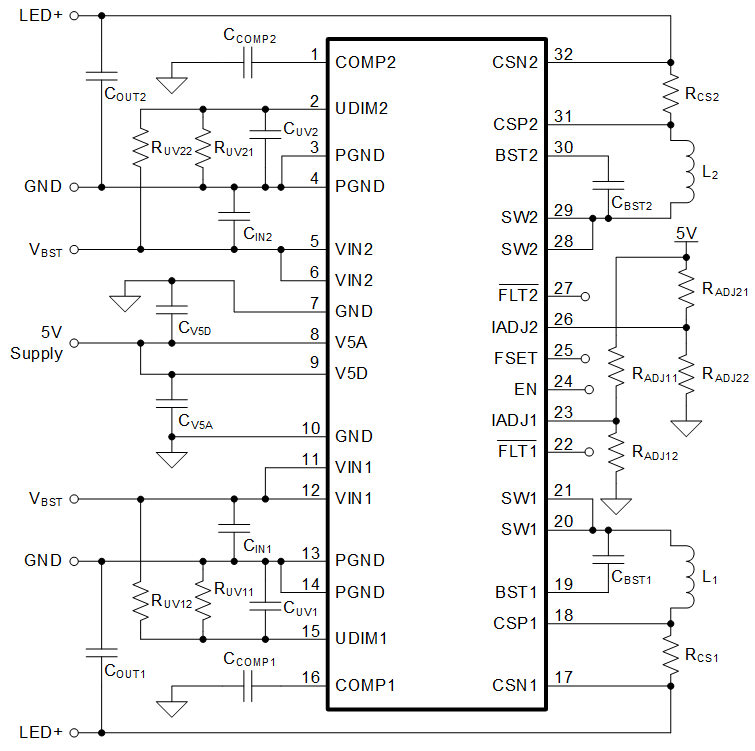

簡化版原理圖
