7.5.2 I2C 總線協議
該器件擁有一個與內部 IC（I2C）總線協議相兼容的雙向串行控制接口，并且支持 100kbps 與 400kbps 的數據傳輸速率，能夠進行隨機與順序?qū)懭肱c讀取操作。作為目標器件，該器件不支持多控制器總線環境或等待狀態插入。控制接口用于對設備寄存器進行編程以及讀取設備狀態。
I2C 總線使用 SDA（數據）和 SCL（時鐘）這兩個信號在系統中的集成電路之間進行通信。數據在總線上串行傳輸，一次傳輸一位。地址與數據以字節（8 位）格式傳輸，最高有效位（MSB）首先傳輸。此外，總線上傳輸?shù)拿總€字節都由接收器件通過一個響應位進行響應。每次傳輸操作從控制器器件在總線上驅動啟動條件開始，到控制器器件在總線上驅動停止條件結束。當時鐘處于高電平時，總線使用數據終端 (SDA) 上的轉換來指示啟動和停止條件。SDA 上從高電平轉換到低電平表示啟動，而從低電平轉換到高電平表示停止。正常的數據位轉換必須發生在時鐘周期的低電平時間內?？刂破魃?7 位目標地址和讀取/寫入 (R/W) 位，以打開與另一個器件的通信，然后等待確認條件。器件會在確認時鐘期間將 SDA 保持為低電平以指示確認。當發生這種情況時，控制器會傳輸序列的下一個字節。對于每個器件，都通過一個唯一的 7 位目標地址加上 R/W 位（1 個字節）進行尋址。所有兼容器件均使用線與連接，通過雙向總線共享相同的信號。對于 SDA 與 SCL 信號，必須利用外部上拉電阻器，設置總線高電平。在啟動與停止條件之間傳輸?shù)淖止?jié)數沒有限制。當最后一個字傳輸時，控制器生成停止條件以釋放總線。
圖 7-7 典型的 I2C 序列

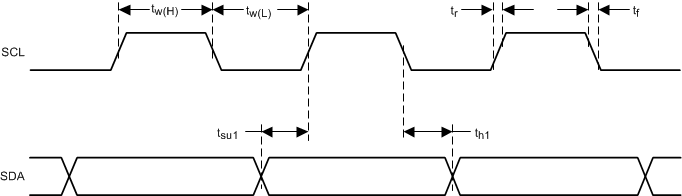

圖 7-8 SCL 和 SDA 時序利用 I2C ADDRx 引腳，對器件目標地址進行編程?？衫脝巫止?jié)或多字節數據傳輸方式，傳輸各類讀寫數據。
