5.2 輸入偏置電流
由于 TLC272 和 TLC277 運算放大器具有高輸入阻抗，嘗試測量輸入偏置電流可能得到錯誤的讀數。在正常室溫環境下，偏置電流通常小于 1pA，測試插座上的泄漏電流很容易超過該值。為避免測量錯誤，我們提供了兩條建議：
- 將器件與其他潛在的泄漏漏源隔離。在設備輸入端周圍和之間使用接地屏蔽層（請參閱圖 5-4）。否則可能流向輸入端的泄漏電流被分流。
- 在測試插座中沒有器件的情況下實際執行輸入偏置電流測試（使用皮安表），以補償測試插座的泄漏電流。然后，可以從使用測試插座中的器件獲得的讀數減去開路插座泄漏電流讀數來計算實際的輸入偏置電流。
需要特別注意的是：許多自動測試儀以及部分臺式運算放大器測試儀使用伺服環路技術，將電阻器與器件輸入串聯來測量輸入偏置電流（測量串聯電阻器兩端的壓降并計算偏置電流）。這種方法要求將器件插入測試插座以獲得正確讀數；因此，使用這種方法無法獲得開路插座讀數。

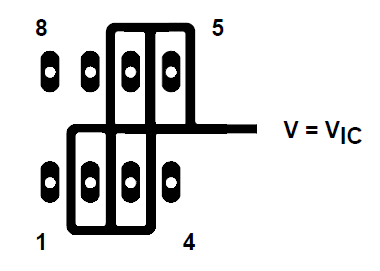

圖 5-4 器件輸入端周圍的隔離金屬（JG 和 P 封裝）
