6.1.1 單電源供電
雖然 TLC272 和 TLC277 在使用雙電源（也稱為平衡或拆分電源）時表現良好，但該設計針對單電源供電進行了優化。設計內容包括：包括接地的輸入共模電壓范圍，以及下拉至接地的輸出電壓范圍。電源電壓范圍可低至 3V（C 后綴類型），從而可在 TTL 和 HCMOS 常用的電源電平下運行；然而，為了獲得最大動態范圍，建議采用 16V 單電源供電。
許多單電源應用要求在一個輸入端施加電壓，以建立高于接地電平的基準電平。電阻分壓器通常足以建立此基準電平（請參閱圖 6-2）。TLC272 和 TLC277 的低輸入偏置電流允許使用非常大的電阻值來實現分壓器，從而最大程度降低功耗。
TLC272 和 TLC277 可很好地與數字邏輯配合使用；但是，使用同一電源為線性器件和數字邏輯供電時，建議采取以下預防措施：
- 通過單獨的旁路電源線為線性器件供電（請參閱圖 6-3）；否則，線性器件電源導軌可能會由于數字邏輯中的高開關電流引起的壓降而波動。
- 可使用適當?shù)呐月芳夹g(shù)，以降低出現噪聲引起的誤差的可能性。單電容去耦合通常已足夠；然而，高頻率應用可能需要 RC 去耦合。

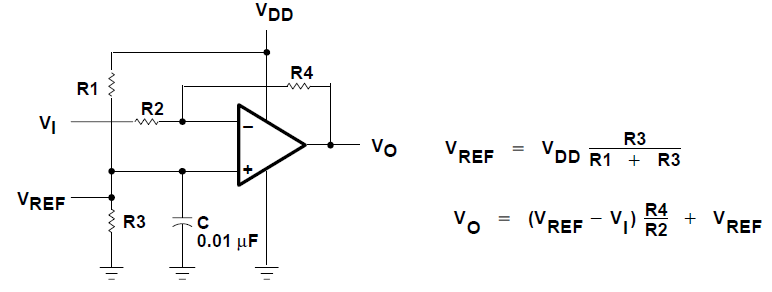

圖 6-2 具有電壓基準的反相放大器

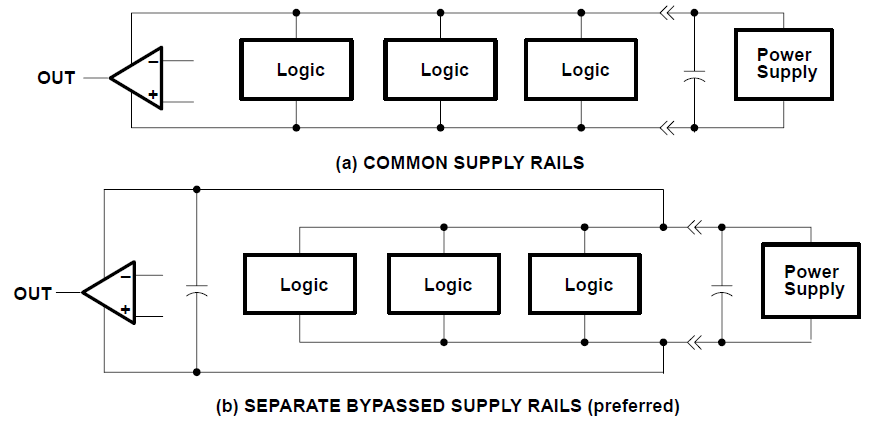

圖 6-3 公共電源導軌與獨立電源導軌
