5.1 單電源與雙電源測試電路
由于 TLC272 和 TLC277 針對單個電源供電進行了優化，因此用于各種測試的電路配置常常會帶來一些不便，因?yàn)樵谠S多情況下輸入信號必須偏離接地電平。通過使用雙電源并將輸出負載連接到負電源導軌來測試器件，可以避免這種不便。單電源與雙電源測試電路的比較如下。使用任一電路均可得到相同的結果。
圖 5-1 單位增益放大器

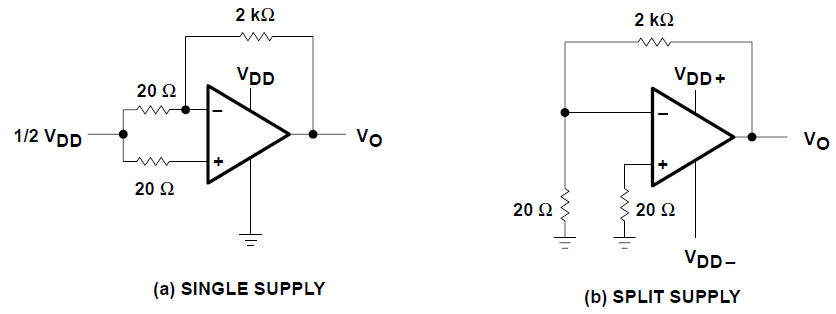

圖 5-2 噪聲測試電路

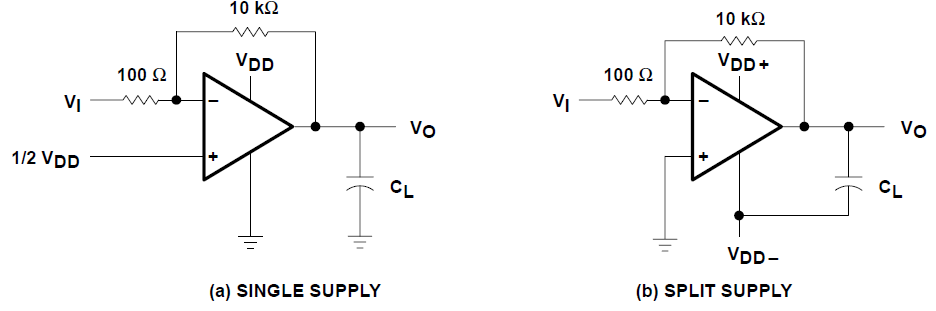

圖 5-3 100 倍增益反相放大器
