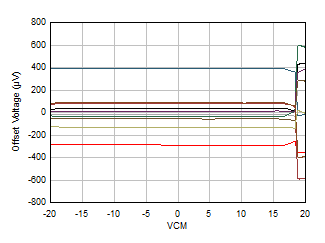

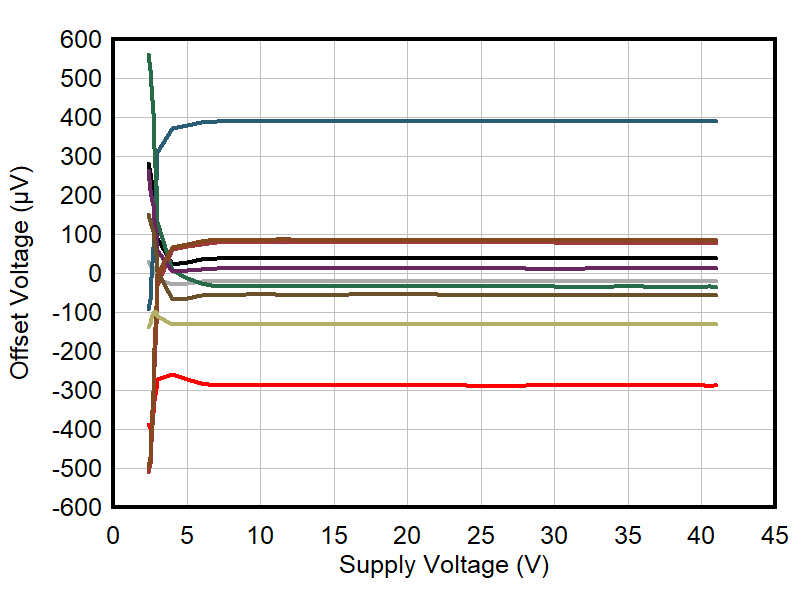

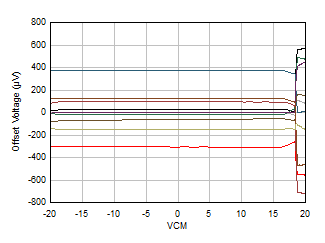

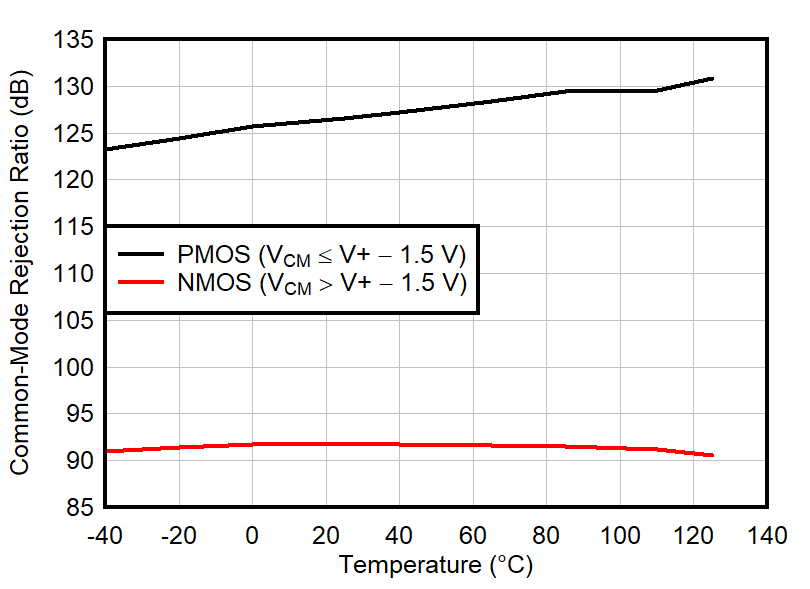

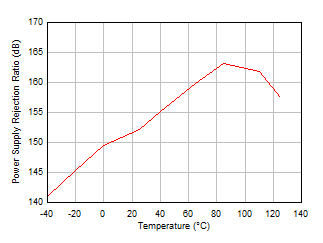

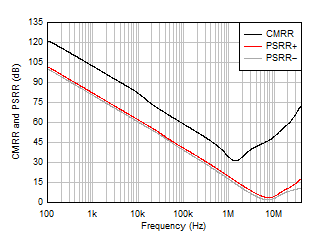

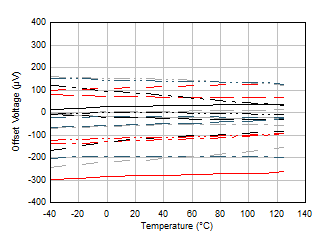

4.8 典型特性
TA = 25°C，VS = ±20V，VCM = VS / 2，RLOAD = 10kΩ 連接至 VS / 2，且 CL = 10pF（除非另有說明）

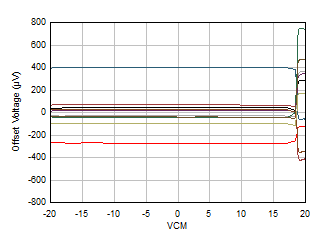

| TA = 25°C 時 15462 個放大器的分配 |
| VCM = V+ |
| TA = 25°C |
| TA = 125°C |

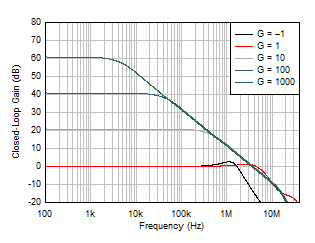

圖 4-11 閉環增益與頻率間的關系

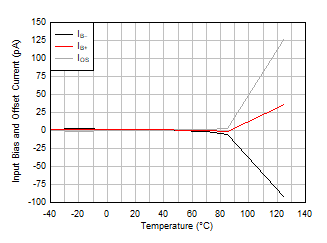

圖 4-13 輸入偏置電流與溫度間的關系

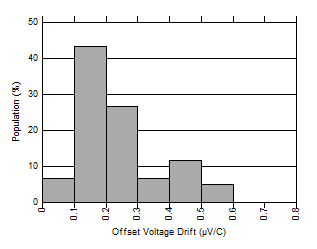

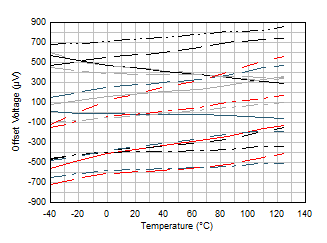

| f = 0Hz |
| 60 個放大器的分配 |
| VCM = V– |
| TA = 25°C |
| TA = -40°C |
| CL = 20pF |

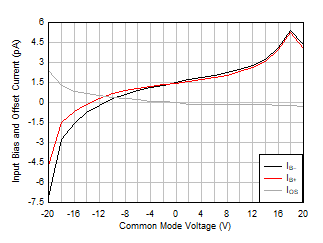

圖 4-12 輸入偏置電流與共模電壓間的關系

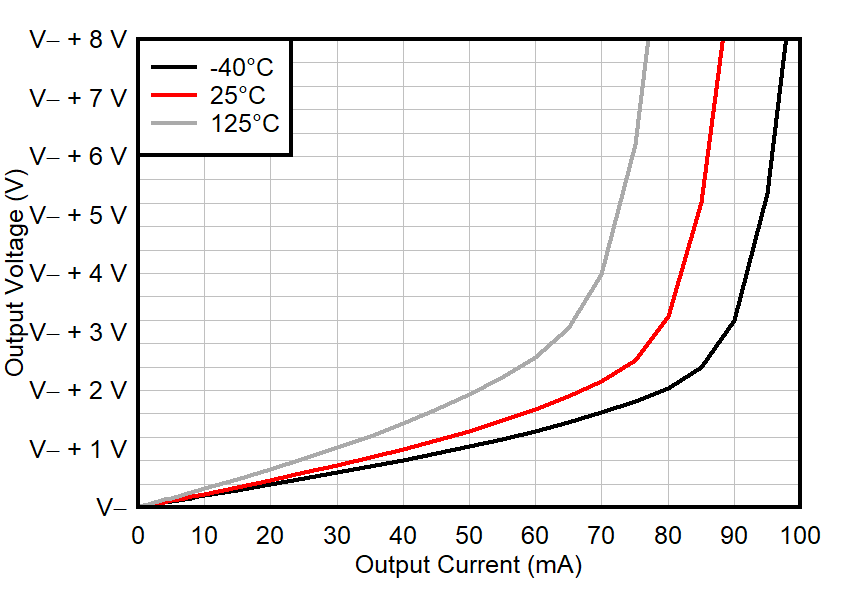

圖 4-14 輸出電壓擺幅與輸出電流（拉電流）間的關系
| f = 0Hz |
