ZHCSYY6 September 2025 DS160PR410-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGF|40
散熱焊盤機械數據 (封裝 | 引腳)
- RGF|40
訂購信息
5.9 典型抖動特性
圖 5-3 和圖 5-4 在具有極少通道的 TI 評估板上顯示了 20Gbps 時的眼圖，這些眼圖對通過校準布線的抖動（左）和通過 DS160PR410-Q1 的抖動（右）進行了比較。從眼圖可以看出，DS160PR410-Q1 增加的隨機抖動 (RJ) 非常小——低于 儀表精度。通過校準布線和 DUT 測得的總體抖動相近，可歸因于 EQ = 0 時的殘余均衡，補償了輸入損耗，從而改善了確定性抖動。
圖 5-3 通過基準校準布線設置（16Gbps 時）

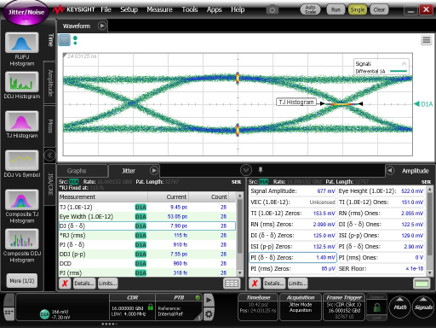

圖 5-4 通過 DS160PR410-Q1（16Gbps 時）
