5.32 SMBus 接口時序
所述典型值的條件是 TA = 25°C 且 VBAT = 14.4V，最小值/最大值的條件是 TA = –40°C 至 85°C 且 VBAT = 3.0V 至 28V（除非另有說明）(1)
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| SMBus 100kHz | ||||||
| fSMB | SMBus 工作頻率 | TARGET 模式，SMBC 50% 占空比 | 10 | 100 | kHz | |
| fMAS | SMBus 主機時鐘頻率 | 10 | 100 | kHz | ||
| tBUF | 開始和停止之間的總線空閑時間 | 4.7 | μs | |||
| tHD:START | （重復）開始后的保持時間 | 4 | μs | |||
| tSU:START | 重復啟動建立時間 | 4.7 | μs | |||
| tSU:STOP | 停止設置時間 | 4 | μs | |||
| tHD:DATA | 數據保持時間 | 0 | ns | |||
| tSU:DATA | 數據建立時間 | 250 | ns | |||
| tTIMEOUT | 誤差信號檢測時間 | 25 | 35 | ms | ||
| tLOW | 時鐘低電平時間 | 4.7 | μs | |||
| tHIGH | 時鐘高電平周期 | 4 | 50 | μs | ||
| tLOW(SEXT) | 累計時鐘低電平目標延長時間 | 25 | ms | |||
| tLOW(MEXT) | 累計時鐘低電平主機延長時間 | 10 | ms | |||
| tF | 時鐘下降時間 | VIH(MIN) + 0.15 至 VIL(MAX) – 0.15 | 300 | ns | ||
| tR | 時鐘上升時間 | VIL(MAX) – 0.15 至 VIH(MIN) + 0.15 | 1000 | ns | ||
| tBUSLO | 器件的最大 SMBC/SMBD 低電平 (BUSLO) 信號檢測時間 | SBS 配置 [BLT1、BLT0](2) = 0x1 至 0x3 | 1 | 3 | s | |
| ΔtBUSLO | BUSLO 檢測時間程序步驟 | 0.5 | s | |||
| CD | 每個總線的容性負載 | 400 | pF | |||
| SMBus 400kHz | ||||||
| fSMB | SMBus 工作頻率 | TARGET 模式，SMBC 50% 占空比 | 10 | 400 | kHz | |
| fMAS | SMBus 主機時鐘頻率 | 10 | 400 | kHz | ||
| tBUF | 開始和停止之間的總線空閑時間 | 1.3 | μs | |||
| tHD:START | （重復）開始后的保持時間 | 0.6 | μs | |||
| tSU:START | 重復啟動建立時間 | 0.6 | μs | |||
| tSU:STOP | 停止設置時間 | 0.6 | μs | |||
| tHD:DATA | 數據保持時間 | 0 | ns | |||
| tSU:DATA | 數據建立時間 | 100 | ns | |||
| tTIMEOUT | 誤差信號檢測時間 | 25 | 35 | ms | ||
| tLOW | 時鐘低電平時間 | 1.3 | μs | |||
| tHIGH | 時鐘高電平周期 | 0.6 | 50 | μs | ||
| tLOW(SEXT) | 累計時鐘低電平目標延長時間 | 25 | ms | |||
| tLOW(MEXT) | 累計時鐘低電平主機延長時間 | 10 | ms | |||
| tF | 時鐘下降時間 | VIH(MIN) + 0.15 至 VIL(MAX) – 0.15 | 300 | ns | ||
| tR | 時鐘上升時間 | VIL(MAX) – 0.15 至 VIH(MIN) + 0.15 | 300 | ns | ||
| tBUSLO | 器件的最大 SMBC/SMBD 低電平 (BUSLO) 信號檢測時間 | SBS 配置 [BLT1、BLT0](2) = 0x1 至 0x3 | 1 | 3 | s | |
| ΔtBUSLO | BUSLO 檢測時間程序步驟 | 0.5 | s | |||
| CD | 每個總線的容性負載 | 400 | pF | |||
| SMBus 1MHz | ||||||
| fSMB | SMBus 工作頻率 | TARGET 模式，SMBC 50% 占空比 | 10 | 1000 | kHz | |
| fMAS | SMBus 主機時鐘頻率 | 10 | 1000 | kHz | ||
| tBUF | 開始和停止之間的總線空閑時間 | 0.5 | μs | |||
| tHD:START | （重復）開始后的保持時間 | 0.26 | μs | |||
| tSU:START | 重復啟動建立時間 | 0.26 | μs | |||
| tSU:STOP | 停止設置時間 | 0.26 | μs | |||
| tHD:DATA | 數據保持時間 | 0 | ns | |||
| tSU:DATA | 數據建立時間 | 50 | ns | |||
| tTIMEOUT | 誤差信號檢測時間 | 25 | 35 | ms | ||
| tLOW | 時鐘低電平時間 | 0.5 | μs | |||
| tHIGH | 時鐘高電平周期 | 0.26 | 50 | μs | ||
| tLOW(SEXT) | 累計時鐘低電平目標延長時間 | 25 | ms | |||
| tLOW(MEXT) | 累計時鐘低電平主機延長時間 | 10 | ms | |||
| tF | 時鐘下降時間 | VIH(MIN) + 0.15 至 VIL(MAX) – 0.15 | 120 | ns | ||
| tR | 時鐘上升時間 | VIL(MAX) – 0.15 至 VIH(MIN) + 0.15 | 120 | ns | ||
| tBUSLO | 器件的最大 SMBC/SMBD 低電平 (BUSLO) 信號檢測時間 | SBS 配置 [BLT1、BLT0](2) = 0x1 至 0x3 | 1 | 3 | s | |
| ΔtBUSLO | BUSLO 檢測時間程序步驟 | 0.5 | s | |||
| CD | 每個總線的容性負載 | 100 | pF | |||
(1) 根據設計確定。未經生產測試
(2) 基于固件的參數?？梢栽?FULL ACCESS 模式下更改數據閃存配置值并將其鎖定在 SEALED 模式。請參閱 BQ41Z50 技術參考手冊。

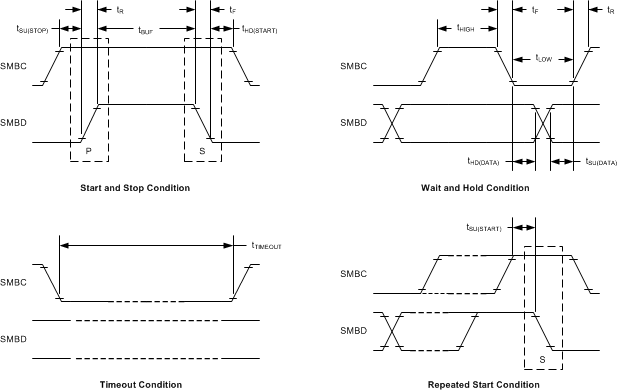

圖 5-1 SMBus 時序圖
