ZHCSMH4A march 2020 – november 2020 BQ25306
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3 Feature Description
- 9.4 Device Functional Modes
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RTE|16
散熱焊盤機械數據 (封裝 | 引腳)
- RTE|16
訂購信息
3 說明
BQ25306 是一款高度集成的獨立型開關模式電池充電器，適用于 1 節和 2 節鋰離子、鋰聚合物和磷酸鐵鋰電池。BQ25306 支持 4.1V 至 17V 輸入電壓和 3A 快速充電電流。該器件的集成式電流檢測拓?fù)淇蓪崿F(xiàn)高充電效率和低 BOM 成本。此器件具有出色的 200nA 低靜態電流，可節省電池電量并更大限度地延長便攜式設備的存放時間。BQ25306 采用 3x3 WQFN 封裝，適用于 2 層布局和空間有限的應用。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| BQ25306 | WQFN (16) | 3.00mm x 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

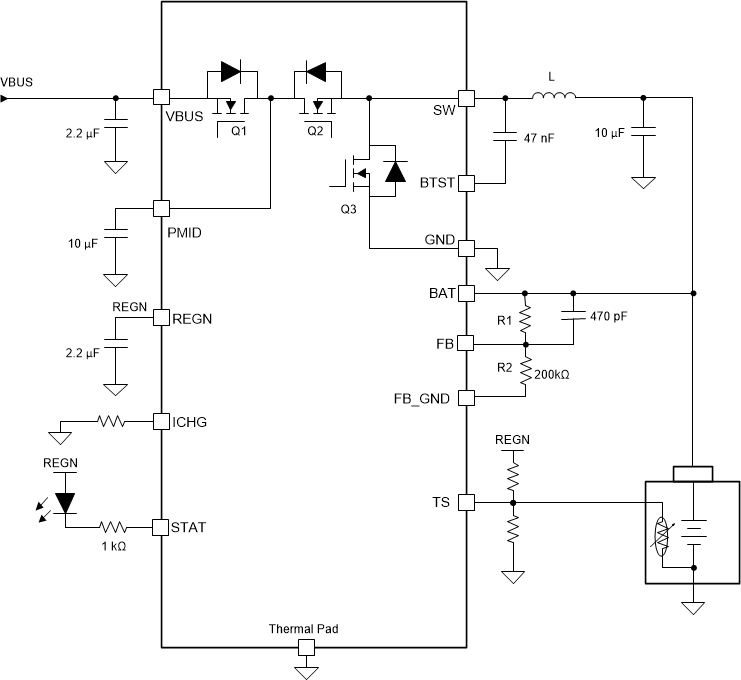

簡化版應用
