LB(Ⅰ、Ⅱ)－型單、雙層棒條閥
用途
根據建材、礦山、冶金等行業對中小型固體、塊狀物料的給料輸送控制、給料等工藝需要而研制的一種新型閘門，適用于≤500mm物料控制。
特點
該閥結構簡單，易操作，無卡阻，克服了平板閘閥因物料顆粒大所造成啟閉力大，甚至關不進去的情況。該閥采用單根棒條操作，因而操作方便、靈活，整體結構為優質鋼焊接，剛性好、不變性、使用壽命長，無需維修，是中小型晶壯、塊壯物料控制的理想設備。
工作原理
本閥主要由框架、棒條組成，當棒條插入框架上，則一組棒條組成一平行柵板，將塊狀物料阻擋在閘門一側，若抽出一條柵板則出現一條較大的空隙，物料就可以從該空隙進入閘門的另一側，抽出棒條的多少由工藝流程的需要來決定。
主要性能參數
適用介質 |
φ50mm以下的顆粒物料 |
適用溫度(℃) |
≤350 |

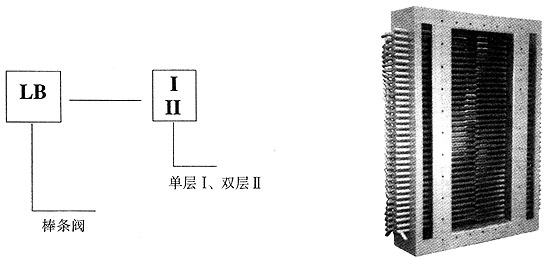

型號編制說明
主要外形及連接尺寸（見圖、表）
