3.2 PurePath Console – TAS67524 EVM 條目窗口
啟動 TAS67524 EVM 應用，將顯示 IO 配置窗口，其中包含默認器件選擇。

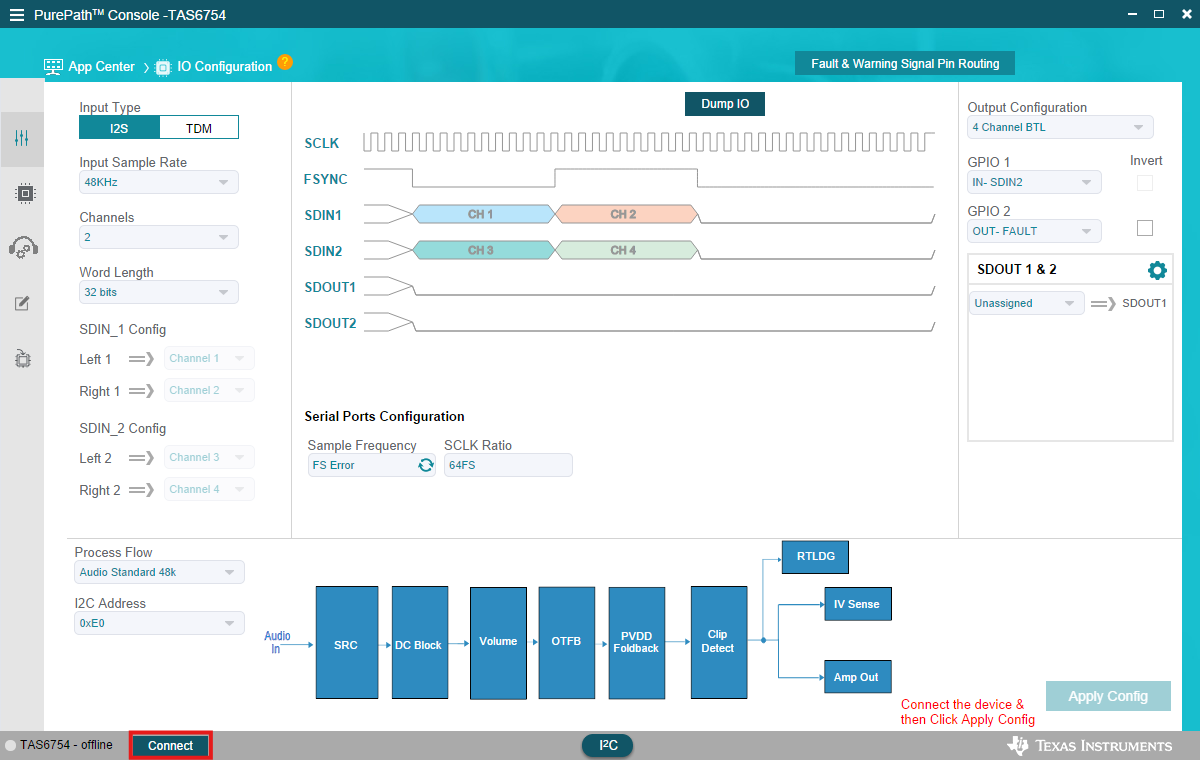

在 EVM 連接到 PC 并通電后，可在 PPC3 窗口的左下角找到“Connect”按鈕。點擊此按鈕即可連接 EVM。成功連接后，該按鈕將變?yōu)榧t色，而灰色圓圈將變?yōu)榫G色。要斷開連接，請再次點擊該按鈕。
默認器件地址為 0xE0。為設置選擇適當?shù)闹?。完成選擇后，點擊 Apply Config 按鈕。

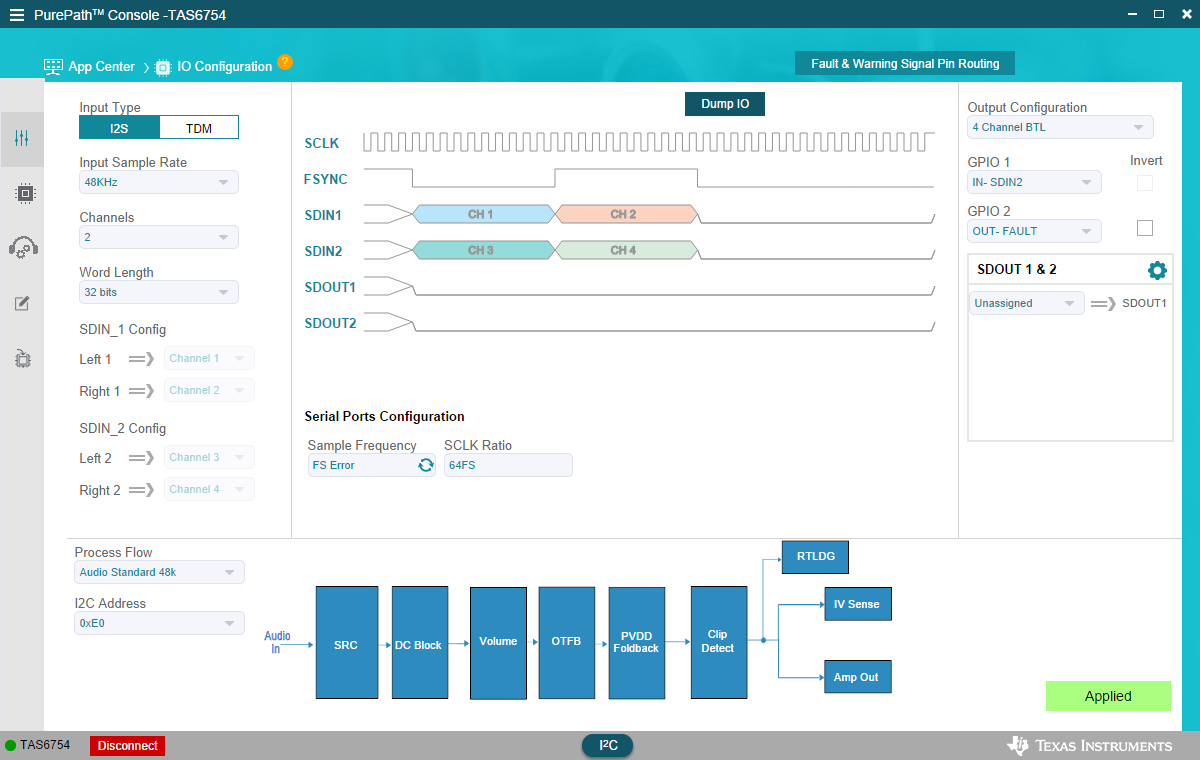

點擊 Apply Config 后，IO 配置會通過 I2C 將所選配置寫入器件，然后該按鈕將變?yōu)?Applied。
有 4 個控制窗口可用于控制和配置 TAS67524-Q1。
- 器件監(jiān)測與控制
- 音頻處理選項
- IO 配置
- 寄存器映射
