概述

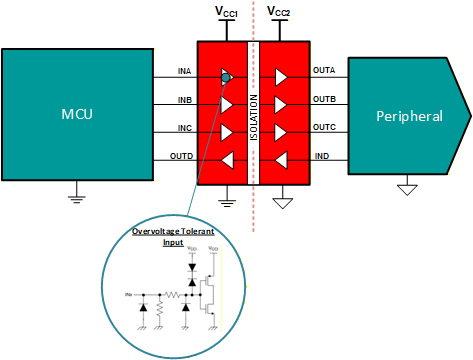

過壓耐受輸入是數字隔離器輸入引腳，可在高于隔離器輸入側電源的電壓下，在指定數據表限制范圍內接受邏輯信號，而不會導致閂鎖效應或向該輸入側電源饋送電流。這樣可在數字隔離器斷電時施加信號，而不會損壞數字隔離器。

這是通過內部保護結構（例如反向保護二極管和鉗位電路）實現的，當輸入被驅動至高于 VCC 時，這些結構可防止電流流入器件電源軌。

這樣一來，數字隔離器就可以在斷電時施加信號，并直接與更高電壓邏輯標準或其他過壓條件連接，同時仍滿足絕對最大額定值時保持不變。

數字隔離器（例如 ISO6441）的過壓耐受輸入允許低壓隔離式域（例如 3.3V）接收來自較高電壓域（例如 5V）的信號，而無需額外的電平轉換 IC，從而簡化了設計并減少了元件數量。

過壓容限輸入在以下方面特別有用：

• 工業 I/O
• PLC 模塊
• 電機驅動器
• 電力電子?xùn)艠O驅動器接口

在此類應用中，過壓耐受輸入有助于解決瞬間超過隔離器電源的場側邏輯電平或故障條件，同時還提供可靠的隔離、防噪性能并符合安全標準。
