ZHDT005A October 2023 – December 2025 DP83TC815-Q1 , DP83TD555J-Q1 , DP83TG720S-Q1
區域架構和以太網代表著車載網絡的未來發展方向。車輛的新功能以及將傳感器和執行器整合至區域控制模塊的架構轉型，均需要一套高帶寬、低延遲的車載通信網絡。采用以太網的區域架構能推動軟件定義車輛的發展。
當今的大多數車輛都使用稱為域架構的接線和電子控制單元 (ECU) 架構進行構建。域架構依據特定功能將 ECU 劃分為不同功能域，而不考慮其在車內的物理位置。
與域架構相比、區域架構按位置而不是功能來組織通信、配電和負載控制，如所示 圖 1。區域控制模塊作為網絡數據橋接器，連接車輛計算系統與智能傳感器、ECU 等本地邊緣節點。為減少車內布線，區域控制模塊還將通過實現半導體智能熔斷功能向不同邊緣節點分配電力，處理低級計算任務，并驅動電機和照明等本地負載。

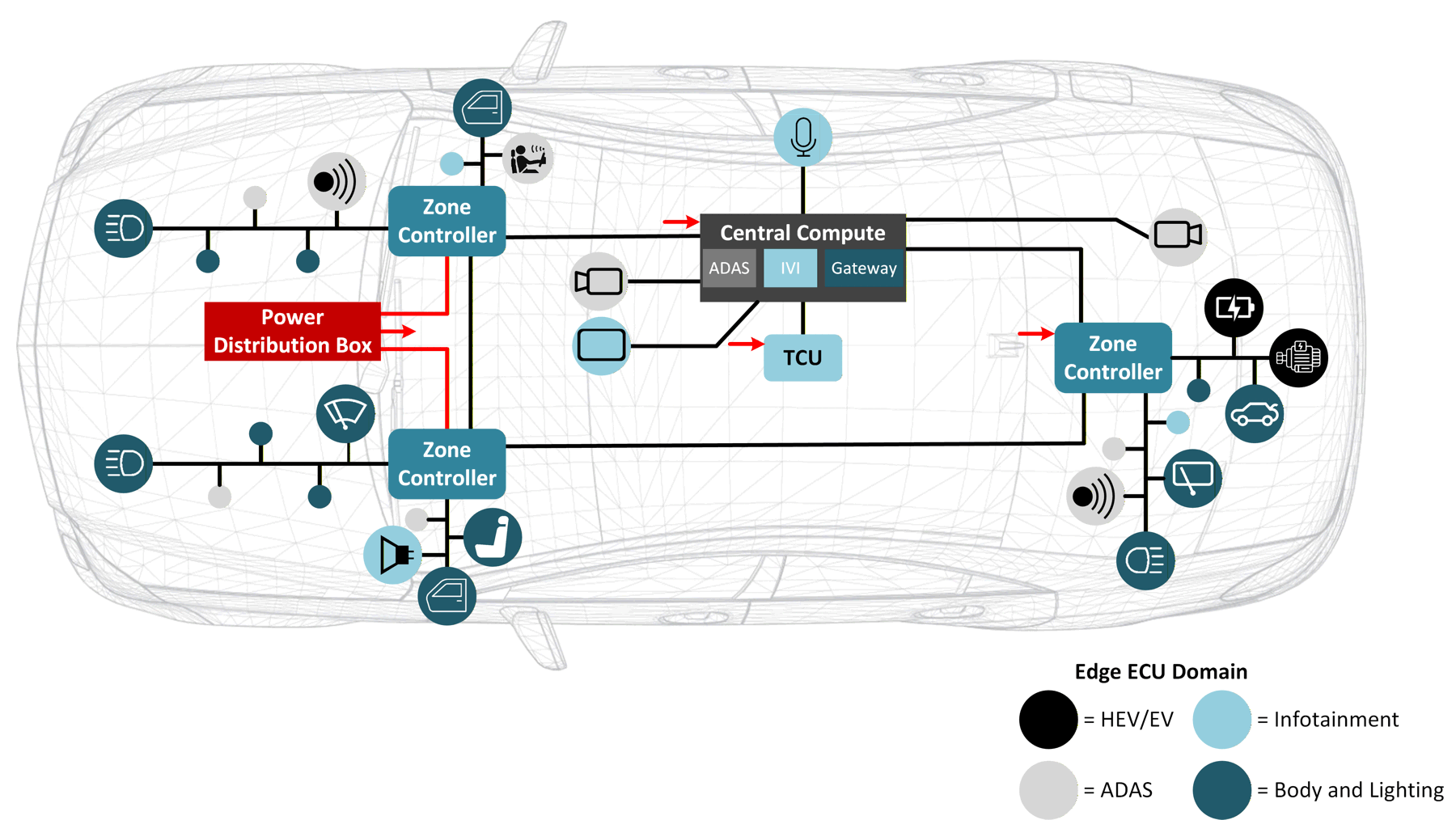

圖 1 區域架構示例區域控制模塊通過邊緣節點通信網絡傳輸來自各類傳感器和 ECU 的數據，并將整合后的傳感器數據通過主干通信網絡轉發至中央計算系統。同樣地，區域控制模塊通過主干通信網絡，再次經由邊緣節點通信網絡，將從中央計算系統接收到的數據傳輸至各類執行器。中央計算系統與區域控制模塊間的雙向通信需依托高帶寬、低延遲的主干網絡，以處理多傳感器高級駕駛輔助系統 (ADAS)、車輛運動控制及自適應駕駛光束等功能產生的海量數據。
區域架構中的帶寬要求
為理解車載以太網的應用價值，我們按功能場景細分其應用場景。新確定的單對以太網支持 10Mbps 至 10Gbps 速率，具體通過以下標準定義：電氣電子工程師學會 (IEEE) 802.3cg (10Mbps)、IEEE 802.3bw (100 Mbps)、IEEE 802.bu (1Gbps) 和 IEEE 802.3ch (10Gbps)。所有這些新型以太網技術均可通過單對線纜傳輸，通信距離可達 15m，足以覆蓋車輛中最長的連接鏈路。以太網還能通過 IEEE 802.1AS 時間戳技術實現傳感器數據的時間同步，從而降低延遲。
盡管以太網具備極高的傳輸速度，但并非所有場景都需如此高速。例如，與車門控制模塊或暖通空調系統通信時，并不需要 100Mbps 的數據速率。對于低速率和低帶寬需求的場景，采用 DP83TD555J-Q1 等 10Mbps 以太網 PHY 或控制器局域網 (CAN) 替代網絡協議更為適宜，而高速率則可用于將區域控制模塊聚合的攝像頭及自動駕駛傳感器數據傳輸至中央計算系統。圖 2 圖示說明了區域架構中不同以太網速率的應用場景。

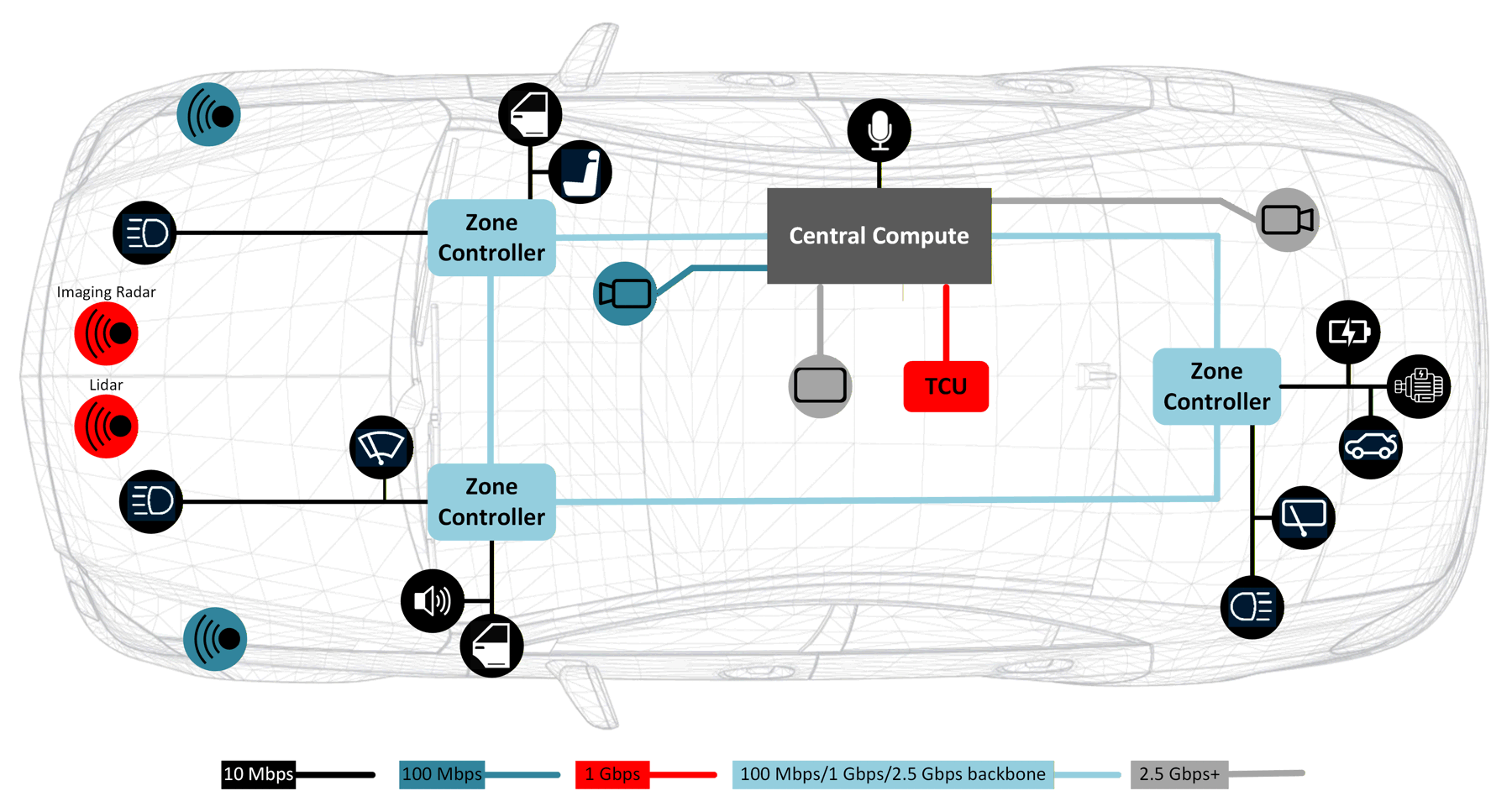

圖 2 區域架構中的以太網使用 圖 2，讓我們深入探討雷達、激光雷達、攝像頭和車身應用中采用的通信速率。當雷達或激光雷達片上系統 (SoC) 處理數據時，通常通過 CAN、10Mbps 以太網或 100Mbps 以太網將激光雷達或雷達數據傳輸至區域控制模塊。當僅進行一級或二級數據處理時，則通過 100Mbps 至 1Gbps 以太網將雷達和激光雷達數據傳輸至區域模塊或中央計算機。將原始激光雷達或雷達數據發送到中央計算系統時，可通過多傳感器融合技術提取更多信息。傳輸如此海量的原始數據需要更高帶寬，通常采用串行/解串行器 (SerDes) 協議或 2.5Gbps 以上以太網。
在攝像頭領域，當 ADAS 的數據量提升，需要前視攝像頭輸出的全部原始數據以進行后續處理時，像平板顯示鏈路 (FPD) 這類 SerDes 便是最合適的協議。
若前視攝像頭數據可壓縮且無需增強級 ADAS 數據，則 100Mbps 以太網可作為替代方案。
車門把手傳感器、車窗升降控制模塊和側后視鏡控制模塊等車身域模塊以前使用 CAN 和本地互連網絡 (LIN) 協議進行通信，因其無需高帶寬支持。雖然設計人員將繼續使用 CAN 和 LIN，但以太網在車輛中的日益普及也為 10Mbps 10BASE-T1S 多點以太網創造了應用空間。傳統以太網采用點對點拓?fù)浣Y(jié)構，而 10BASE-T1S 以太網則是首個支持總線拓?fù)涔δ艿囊蕴W(wǎng)標準。
區域架構中的數千兆位以太網
區域架構的潛在演進路徑是什么？首先整合車身域數據，納入電力分配系統，并實現計算集中化。隨著時間的推移，區域架構將開始聚合來自 ADAS 和信息娛樂系統等其他域的數據。最終目標是將所有域整合到區域架構中。無論數據源自何種域，區域控制模塊與中央計算系統仍將通過同一主干通信網絡傳輸數據。音頻數據是遷移至區域控制模塊的首要目標，因其可借助音視頻橋接標準通過以太網傳輸。
車身域功能通常需要 10Mbps 或更低的速率。但是，隨著 ADAS 或車載信息娛樂功能（如雷達、激光雷達、音頻和攝像頭）融入?yún)^(qū)域架構，速度和帶寬需求必須提升和/或以太網主干拓?fù)淇赡軓男切娃D(zhuǎn)變?yōu)榄h(huán)型，以適應大量安全關鍵型和時敏型傳感器數據的傳輸需求。
音頻每通道生成約 1.5Mbps；雷達傳感器通常生成 0.1Mbps 至 15Mbps 數據。激光雷達生成 20Mbps 至 100Mbps 的數據。攝像頭產生最高數據量，達 500Mbps 至 3.5Gbps。當前車輛通常配備 4-6 個雷達傳感器、1-5 個激光雷達傳感器、12-20 個揚聲器、12-16 個麥克風及 6-12 個攝像頭。表 1 圖示展示了各類傳感器產生的數據量范圍。
| 類型 | 所生成的數據 | 傳感器數量 | 低 | 中 | 高 |
|---|---|---|---|---|---|
| 音頻揚聲器 | 1.5Mbps | 12 至 20 | 3.2Mbps | 24Mbps | 30Mbps |
| 音頻麥克風 | 1.5Mbps | 12 至 16 | 3.2Mbps | 21Mbps | 24Mbps |
| 雷達 | 0.1 - 15Mbps | 4 至 6 | 0.4Mbps | 35Mbps | 90Mbps |
| 激光雷達 | 20 - 100Mbps | 1 至 5 | 20Mbps | 100Mbps | 500Mbps |
| 攝像頭 | 500Mbps - 3.5Gbps | 6 至 12 | 3Gbps | 9Gbps | 42Gbps |
正是不斷增長的數據總量，推動了原始設備制造商 (OEM) 對 2.5Gbps、5Gbps 和 10Gbps 以太網的需求。區域架構需要一條主干通信網絡，能夠?qū)?ADAS 傳感器產生的海量數據傳輸至中央計算系統。未壓縮的攝像頭數據已超出當前以太網承載能力，而攝像頭分辨率和像素?cái)?shù)量仍在持續提升。隨著車輛向自動駕駛邁進，傳感器數量將持續增加。因此，支持更高的攝像頭分辨率和傳感器所需的帶寬會相應增加。
OEM 廠商對以太網速率的需求差異，很可能源于將不同功能整合至區域控制模塊的過渡時間表。車內揚聲器的音頻播放是首批應用于以太網主干的跨域數據類型之一。相比之下，這很可能是由較低的數據生成量造成的，因?yàn)?20 路音頻揚聲器通道大約會產生 30Mbps 的數據流量?，F(xiàn)有的 100Mbps 或 1Gbps 以太網主干可輕松適應添加音頻播放數據?？傮w而言，區域控制模塊中的高級數據功能越多，對帶寬的要求就越高。
采用以太網作為區域架構的主干，使車輛在連接互聯網或遠程 OEM 服務器時，能夠通過車載網絡傳輸更多數據。這使得通過遠程固件空中下載 (FOTA) 更新實現訂閱式服務和車輛診斷成為可能。FOTA 更新支持不同的硬件和軟件更新周期，由于傳感器和執行器與中央計算節點相互獨立，這些更新周期可以異步進行。FOTA 更新還能推送新增功能與安全改進，無需等待新車型發布或車輛進廠維修。OEM 和消費者都從中獲益：OEM 能夠在車輛上市后自主控制新增功能的更新，而消費者則無需頻繁前往經銷商處更新固件，從而減少了不便。
區域架構中的 PHY
以太網需要使用 PHY 來發送和接收高速數據。汽車以太網 PHY 消除了以太網作為車輛布線主干時面臨的諸多問題，例如在如此多變的環境中信號質量不佳的情況。德州儀器 (TI) 的以太網 PHY 能夠在–40°C 至 125°C 的溫度范圍內運行，符合汽車電子委員會 Q100 的 1 級標準。
以太網 PHY 還需通過以太網合規性標準測試，確保滿足電磁兼容性、電磁干擾方面的互操作性與可靠性要求，同時符合開放聯盟 TC1 和 TC12 標準規定的 IEEE 規范，方可在車載環境中運行。憑借信號質量指示、時域反射測量和靜電放電傳感器等先進診斷功能，PHY 可檢測錯誤發生時，識別故障并使主機系統主動響應。例如，如果發生靜電放電 (ESD)，PHY 會向 SoC 和媒體訪問控制發送中斷信號以發出事件警報，然后檢查系統中的其他器件。
以太網 PHY 還能通過單對以太網電纜喚醒遠程 ECU，該技術基于開放聯盟 TC10 規范的喚醒與休眠技術，從而無需額外布線即可喚醒處于休眠狀態的 ECU。IEEE 802.1AE 介質訪問控制安全 (MACsec) 技術同樣至關重要，它能夠?qū)崿F(xiàn)網絡 ECU 的身份驗證，并對數據進行加密/解密以防范網絡攻擊，網絡攻擊正是汽車網絡面臨的最大威脅。
其他以太網 PHY 包括：
- 德州儀器 (TI) 的 DP83TC812-Q1、DP83TC815-Q1、DP83TC814-Q1 100BASE-T1 PHY 具備適用于豪華車型的下一代特性，而體積更小的 DP83TC813-Q1 100BASE-T1 PHY 在印刷電路板空間有限的場景中更具吸引力。DP83TG720-Q1 和 DP83TG721-Q1 可將區域模塊連接至數據密集型功能單元，例如中央計算系統和遠程信息處理控制單元，為后續型號增加新功能預留了空間，且無需對線束進行大規模改動。綜合來看，這些 PHY 接口為道路上性能更先進和功能更強大的車輛鋪平了道路。
- 德州儀器 (TI) 的單對以太網 PHY 產品組合在封裝或引腳配置上均與德州儀器 (TI) 的 100BASE-T1 和 1000BASE-T1 PHY 兼容。采用單板設計，能在未來的開發中升級功能集或帶寬，而無需改動硬件。這種方法有助于加快開發周期、滿足不同 OEM 的要求并縮短上市時間，從而節省研發成本。
- DP83TD555J-Q1 10BASE-T1S 串行外設接口 MAC PHY 無縫集成到現有的以太網主干網絡中，在連接傳統 CAN/LIN 邊緣節點時無需使用協議轉換網關及其相關的延遲和處理開銷。該器件支持?jǐn)?shù)據線供電，可通過單根雙絞線電纜提供電源和 10Mbps 數據，有效減輕線纜重量并降低系統成本。內置 PHY 沖突規避機制提供確定性調度，為每個網絡節點保障傳輸機會，確保通信時序可預測。更大的以太網幀有效載荷，能夠從車輛邊緣的 ECU 中提取更大的數據量與更多樣化的數據類型，在維持實時性能的同時，為高級診斷和遠程無線升級提供了便利。
結語
汽車以太網技術的進步將使汽車制造商能夠?yàn)樾萝囂峁└喙δ?。采用以太網的區域架構將提供支持下一代自動駕駛功能所需的數據容量，加速向軟件定義車輛的轉型，從而打造更安全、更智能的道路交通環境。
其他資源
- 閱讀白皮書,“汽車區域架構中的 TSN：?jiǎn)⒂靡蕴W(wǎng)環形架構和 AVB 分布式音頻”、了解時間敏感型網絡如何提高汽車網絡的可靠性。
- 如需區域架構的更多信息，請參閱白皮書，“區域架構如何為全軟件定義車輛鋪平道路”。
- 有關開放聯盟 TC10 規范的更多信息，請查看應用手冊“DP83TC812-Q1 TC10 系統時序測量”。
