EtherCAT 電報

如圖 2 所示，EtherCAT 報文封裝在以太網幀中，并包含一個或多個發往 EtherCAT 從站的 EtherCAT 數據報。這樣的以太網幀在報頭中使用 EtherCAT 類型，也可

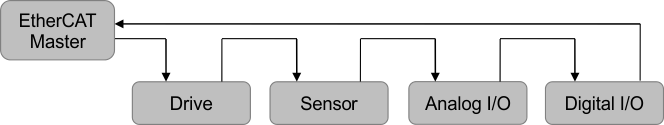

圖 1 EtherCAT 網絡示例。

圖 2 EtherCAT 電報。

具備很多 IP/UDP 報頭。使用 IP 報頭時，也能夠在網絡路由器之間使用 EtherCAT 協議。

每個 EtherCAT 數據電報都是一個包含報頭、數據和工作計數器的命令。報頭和數據用于指定從站必須執行的操作，并且由從站更新工作計數器，從而使主站知曉從站已處理該命令。

協議

每個從設備都會“動態”地處理 EtherCAT 數據包，因?yàn)樗鼤?huì)接收幀，對其進行解析，如果 EtherCAT 數據電報中指定的地址與它自己的地址匹配，則采取措施，并從其第二個端口轉發整個數據電報，同時還更新數據包的內容和 CRC。通過數據電報，EtherCAT 主站可尋址多達 4GB 的整個地址空間，其中最多可放置 65,536 個 EtherCAT 從站，每個從站具有 65,536 個地址。EtherCAT 數據報對從站相對于網絡中從站節點的實際位置的尋址順序沒有任何限制。

有不同的 EtherCAT 數據傳輸類型 – 循環和非循環。循環數據是按周期性間隔或周期時間傳輸?shù)奶幚頂?shù)據。非循環數據通常是對時間要求不嚴格的數據，其大小可能很大，并且通常會響應控制器命令進行交換。某些非循環數據（例如診斷數據）可能很關鍵，并且對時序有嚴格的要求。EtherCAT 通過優化的尋址方案（物理尋址、邏輯尋址、多重尋址和廣播尋址）來滿足這些不同的數據傳輸要求。

為了處理各種尋址方案，每個從站都有一個現場總線存儲器管理單元 (FMMU)。

每個從站中的 FMMU 單元支持 EtherCAT 協議將各種從設備視為 4GB 大內存空間的一部分，而從站空間映射在其中。EtherCAT 主站在初始化階段組裝完整的處理映像，然后通過單個 EtherCAT 命令對從設備進行位級訪問。這種功能可實現通過標準以太網控制器和標準以太網電纜，在整個現場總線網絡的大型和小型設備上與任何數量的輸入/輸出 (I/O) 通道進行實際通信。

性能

由于基于硬件的 FMMU 和即時處理，EtherCAT 網絡的效率非常高。它使微秒級循環時間能夠從控制器傳遞到現場設備。通信效率不再是工業網絡中的瓶頸，并實現了與現代工業 PC 一樣的計算速度。例如，提高的性能可使基于 EtherCAT 的分布式驅動器同時運行電流環路和位置環路。

拓?fù)?/h2>

EtherCAT 標準支持任何拓?fù)洌ň€形、星形或樹形），并且也能夠通過使用 EtherCAT 實現現場總線網絡中常見的總線結構。由于 EtherCAT 接口存在于 I/O 器件上，因此不需要任何以太網交換硬件。憑借 100m 長的銅纜鏈路以及更長的光纜鏈路，EtherCAT 能夠跨越大范圍地理區域在數千種器件間進行通信。對于較短的距離，例如在背板上，EtherCAT 使用差分信號技術 E-bus。

器件配置文件

在工業自動化中，使用器件配置文件是描述器件功能和參數的一種較為常用的方法。EtherCAT 提供與現有器件配置文件的接口，以便在輕松升級舊版現場總線器件后使用 EtherCAT。其中一些接口是 EtherCAT (CoE) 上的 CAN 應用層和 EtherCAT (SoE) 上的伺服驅動器配置文件，它們通過利用其數據結構到 EtherCAT 的映射來啟用 CANOpen? 和 SERCOS?。

EtherCAT 節點的組成部分

每個 EtherCAT 節點 (圖 3) 具有三個組件：物理層、數據鏈路層和應用層。

物理層使用 100BASETX 銅纜、100BASE-FX 光纖或基于 LVDS 信令的 E-bus 來實現。MAC 層根據 EtherCAT 標準規范在專用 ASIC 或 FPGA 中實現。工業應用

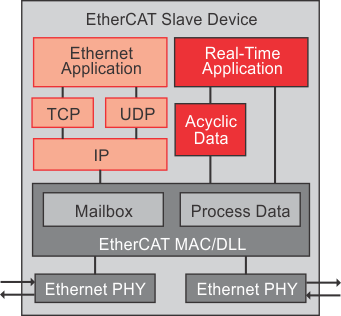

圖 3 EtherCAT 節點的組成部分。

不在 MAC 層，該應用負責處理應用特定行為以及標準 TCP/IP 和 UDP/IP 協議棧，從而支持基于以太網的器件配置文件。根據器件的復雜性，EtherCAT 節點能夠在硬件中實現，也可以是嵌入式 CPU 中運行的硬件和軟件的組合。

合規性

為了確保使用 EtherCAT 接口設計的器件之間具有廣泛的互操作性，EtherCAT Technology Group (ETG) 制定了多個程序來確保符合技術規范。這些程序包括一致性測試工具 (CTT)，它是用于測試一致性的軟件程序；成員了解并測試各自器件的互操作性測試活動；以及在德國和日本進行正式認證測試的認證實驗室。為了滿足最低一致性要求，器件必須在首次投放市場前借助一致性測試工具通過協議測試。供應商可選擇在任何授權的認證實驗室中對他們的產品進行認證。ETG 網站提供了有關認證實驗室的程序和位置的詳細信息。
