2 說明

LMG1020EVM-006 是一種易于使用的小型功率級，上面可以安裝電阻負載（代表典型激光二極管負載）和激光二極管。節 6 介紹了設置開箱即用型電路板并適應電阻負載的程序。未安裝的電阻負載將有助于在安裝激光二極管并為其加電之前實現應用所需的脈沖。EVM 采用可進行緩沖（和縮短）或直接傳遞到功率級的短脈沖輸入。

輸入脈沖信號用于對流經負載（未安裝開箱即用負載）的電流施加脈沖，以實現 1ns 至 2ns 寬電流脈沖，這是 LiDAR 系統的高標準目標。

EVM 具有一個 LMG1020，驅動以接地為基準的單個 EPC2019 FET，且漏極連接到未安裝的電阻負載。

該電路板有一個可以安裝電阻負載的位置，以及可以安裝選擇激光二極管的較大焊盤。負載（安裝后）在兩個電流環路之間進行分配，以降低有效電感。

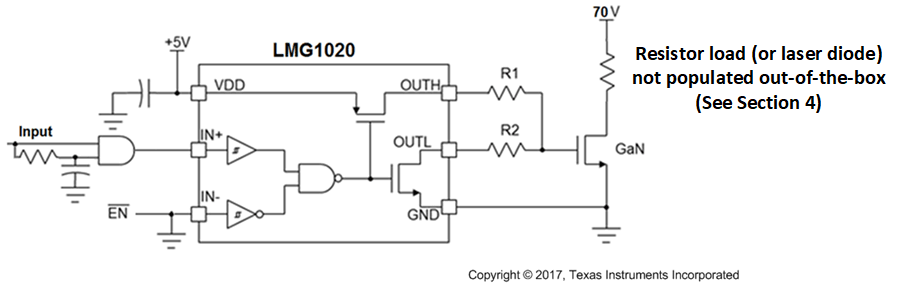

圖 2-1 采用 LMG1020 的 LiDAR 功率級

該功率級能夠在占空比 ~0.1%和最高頻率為 2MHz 的情況下向負載（安裝后）提供高達 40A 的電流。它包括足夠的熱管理（應監控外殼溫度并確保氣流充足）。
