9.3 測試點列表
此 EVM 上的測試點專為與附帶彈簧式接地連接（通常稱為“尾纖”）的示波器探頭配合使用而設計。使用不帶探頭夾的小尾纖將最大程度地減少測量誤差，并與此 EVM 上使用的快速開關 GaN 器件產生更干凈的信號。本用戶指南中顯示的數據是使用這種測量方法獲得的。
表 9-1 測試點功能說明
| 測試點 | 名稱 | 說明 |
|---|---|---|
| TP1 | 5V | 連接到 LMG1020 的 VDD 引腳。標稱值為 5Vdc |
| TP2 | VCC | 連接到板載 LDO 的 Vin，這是輸入偏置電源電壓 (5.5V-15Vdc) |
| TP3 | GND | 連接到電路板的公共基準 GND |
| TP4 | Vg | 柵極電壓，連接到 GaN FET 的柵極 |
| TP5 | VBUS | 連接到功率級輸入電源的正極 |
| TP6 | K | 連接到激光二極管的陰極或未連接負載的負極。這也是 GaN FET 的漏極 |
| TP7 | PGND | 連接至 PGND，功率級輸入電源的公共引腳，在內部星形連接至 GND |
| TP8 | IN+ | 連接到 LMG1020 的 IN+ 引腳，這是正邏輯輸入。 |
圖 9-2 建議用于接地彈簧夾測試點

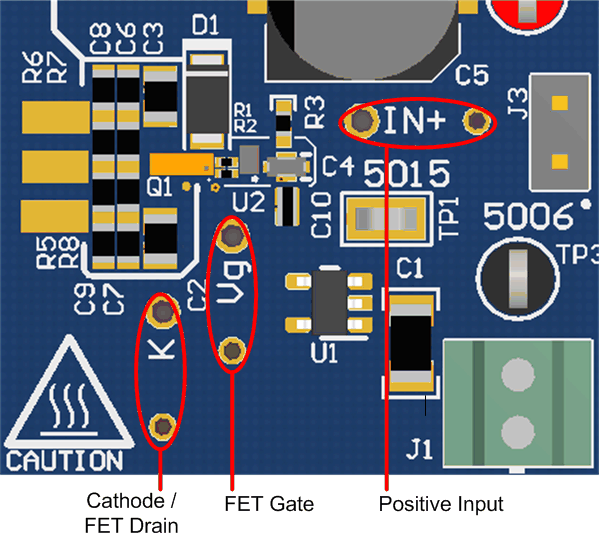

圖 9-3 接地彈簧夾測試點的外觀和說明
