2.8.2 FTDI 接口
J10 提供對板載 FTDI 端口的訪問。這將提供以下 PC 接口：
- FTDI 端口 A -> SPI。
- FTDI 端口 B -> 主機 INTR 信號。
- FTDI 端口 C -> NRESET 控制信號。
- FTDI 端口 D -> SOP0、SOP1 控制信號。
第一次將 USB 連接到 PC 時，Windows? 可能無法識別設備。設備管理器中用黃色感嘆號表示這種情況，如圖 2-23 所示。

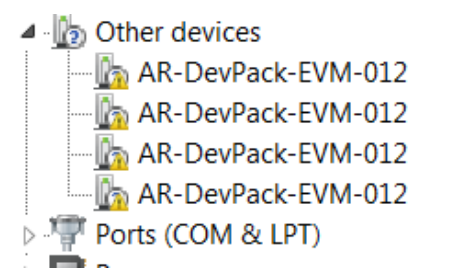

圖 2-23 未安裝 FTDI 驅動程序要安裝器件，請下載毫米波 SDK 軟件包中提供的最新 FTDI 驅動程序。右鍵點擊這些器件，然后通過指向 FTDI 驅動程序的安裝位置 (C:\ti\mmwave_sdk_<version_number>\tools\ftdi) 來更新驅動程序。必須對所有四個 COM 端口都執行此操作。安裝完所有四個 COM 端口后，設備管理器將能夠識別這些器件，并指示 COM 端口號，如圖 2-24 所示。

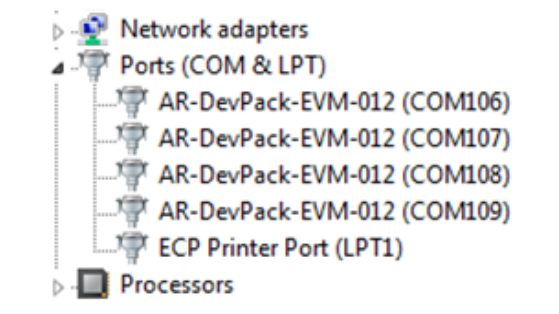

圖 2-24 已安裝 FTDI 驅動程序
