3.2.1 套件組裝說明 - DLP4620SQ1EVM
圖 3-1 顯示了不帶電源和光學元件的 DLP4620SQ1EVM 示例圖像。
- 將 DMD 柔性電纜連接到控制器 PCB (J1) 和 DMD PCB (J1)。DMD 柔性電纜上標記了引腳 1。確保柔性電纜的控制器側與控制器 PCB 對齊。
- 將控制器到驅動器控制接口柔性電纜連接到控制器 PCB (J8) 和照明驅動器 PCB (J4)。
- 將主機通信電纜連接到控制器 PCB 和主機。
- 如果使用 Total Phase Cheetah SPI 適配器，請按照節 3.4中的跳線配置進行操作。
- 如果使用直接 USB 連接，則按照節 3.5中的跳線配置進行操作。
- 將控制器電源線連接到控制器 PCB (J5) 和照明驅動器 PCB (J3)。
- 將照明驅動器 PCB (J5) 的藍色照明輸出電纜連接到光學引擎中的藍色照明器。
- 將照明驅動器 PCB (J6) 的綠色照明輸出電纜連接到光學元件中的綠色照明器。
- 將照明驅動器 PCB (J7) 的紅色照明輸出電纜連接到光學引擎中的紅色照明器。
- 將控制器 PCB (J7) 的光電二極管電纜連接到位于光學引擎照明路徑中的光電二極管。
- 將 HDMI 電纜連接到控制器 PCB (J4)。將 HDMI 電纜連接到 PC HDMI 端口。
- 將電源輸入電纜連接到照明驅動器 PCB (J1)。
A. 如果與控制器通信，則務必始終檢查跳線配置。跳線 J10、J11、J12 和 J13 決定控制器是否識別 SPI 或 USB 通信。

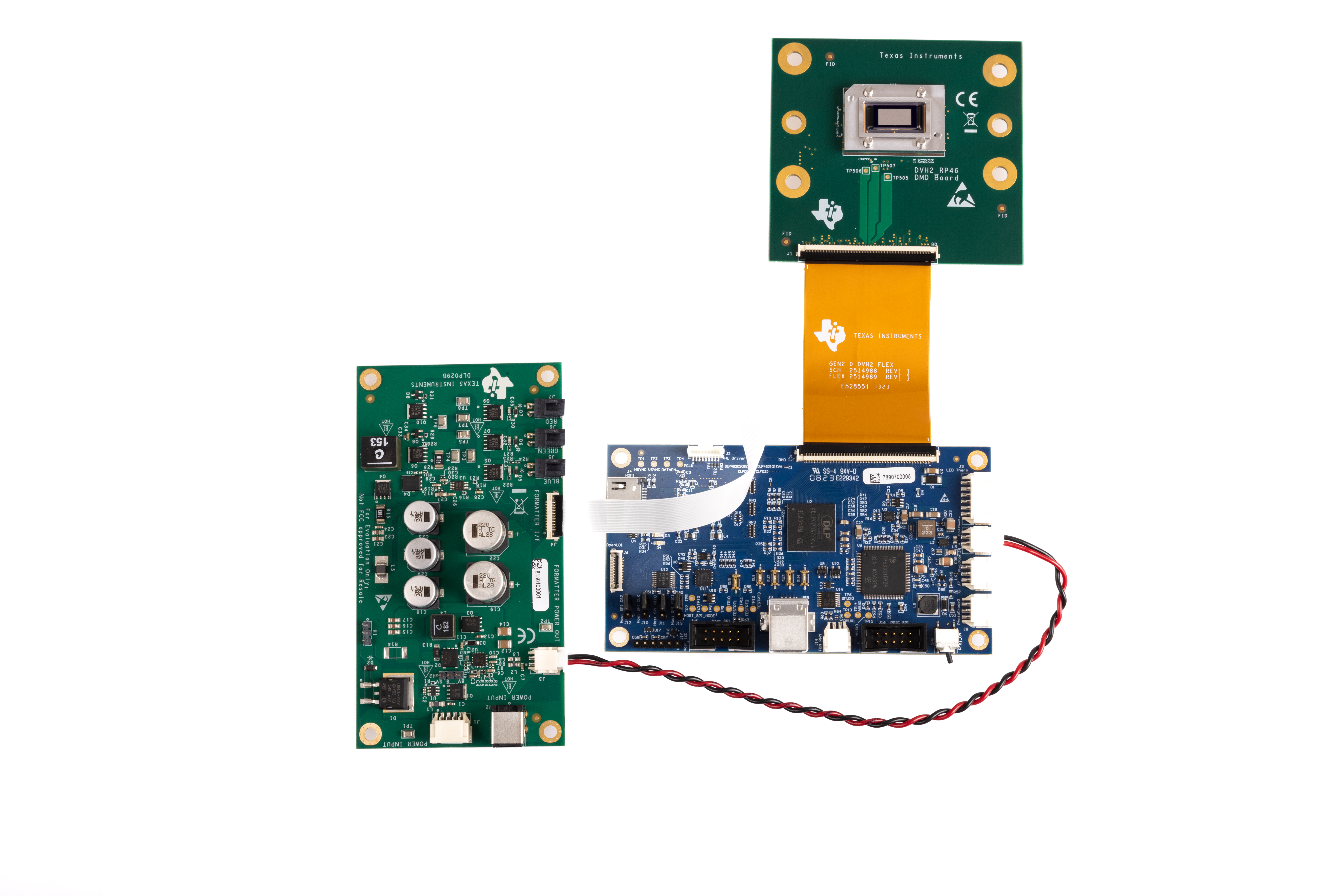

圖 3-1 DLP4620SQ1EVM 電纜連接
