2.9 將 AWR2544LOPEVM 連接到 DCA1000EVM

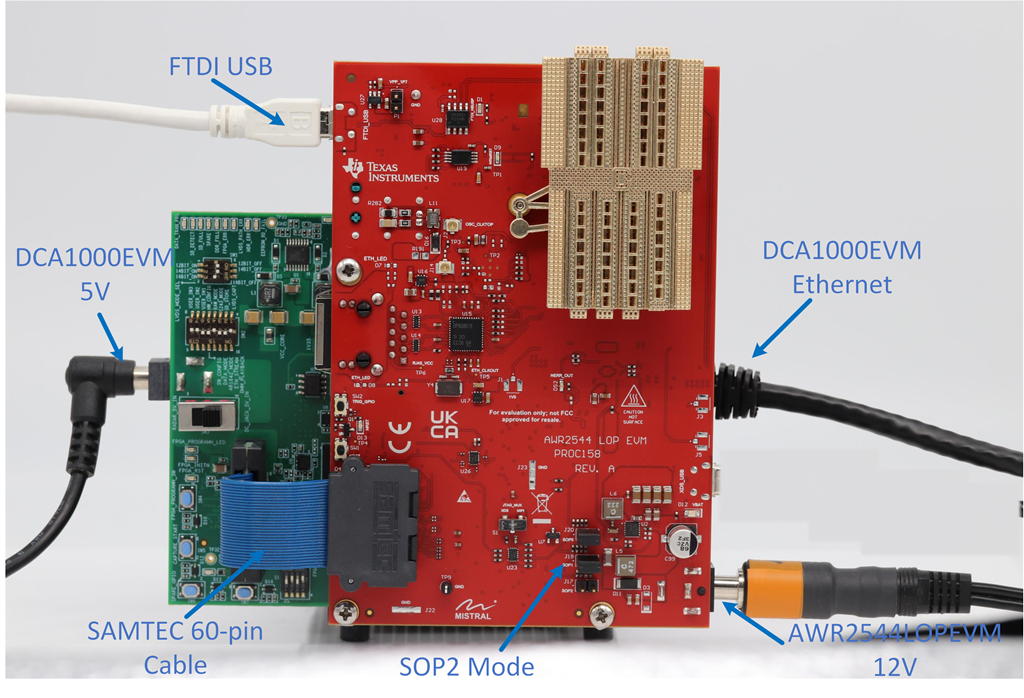

AWR2544LOPEVM 可以連接至 DCA1000EVM 平臺，以實現 LVDS 數據流。圖 2-21 顯示了連接到 DCA1000EVM 的 AWR2544LOPEVM。
圖 2-21 AWR2544LOPEVM 和 DCA1000EVM將 AWR2544LOPEVM 與 DCA1000EVM 配合使用時，必須使用以下設置。

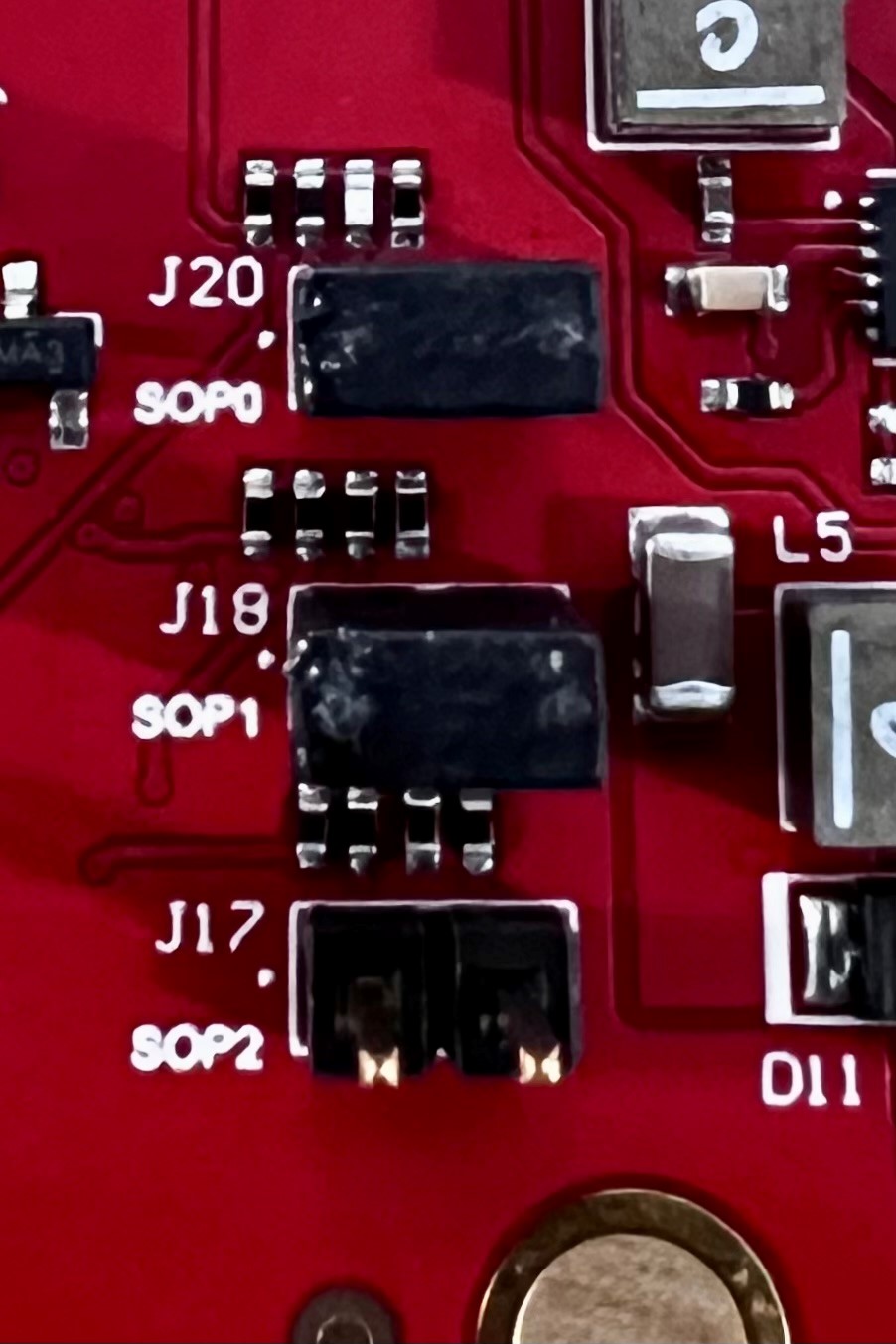

- 將 AWR2544LOPEVM 設置為 SOP2 模式。

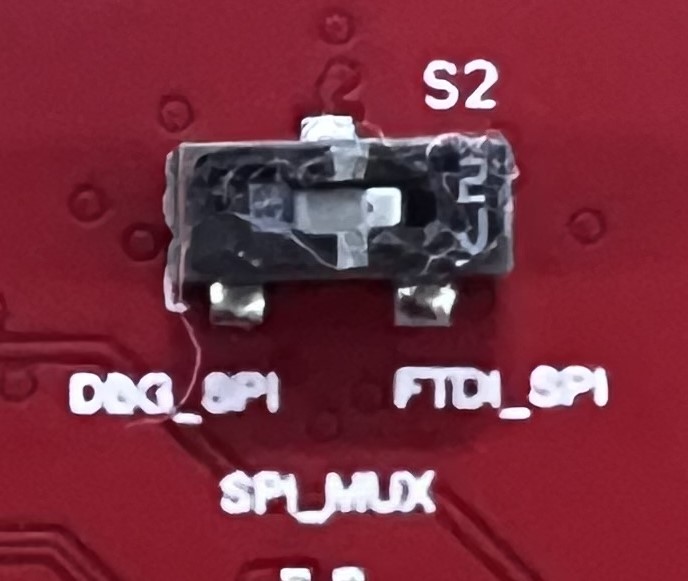

圖 2-22 SOP2 模式 將 AWR2544LOPEVM 開關 S2 設置為 FTDI_SPI 模式

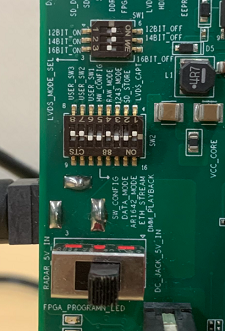

圖 2-23 FTDI_SPI 模式- 按照以下配置設置 DCA1000EVM 開關。
圖 2-24 DCA1000 開關設置 - 必須將 12V 電源連接到 AWR2544LOPEVM 上的 J12
- 必須將 5V 電源連接到 DCA1000EVM 上的 J2
- 必須將 Micro USB 電纜連接到 AWR2544LOPEVM (J10) 上的 FTDI 端口
- 必須將 Samtec 帶狀電纜連接到 AWR2544LOPEVM 上的 J7 和 DCA1000EVM 上的 J3
- 必須將 RJ45 電纜連接到 DCA1000EVM 上的 J6
