設置好硬件并安裝必要的軟件后，用戶現在可以開始采集數據。ADC 上電進入默認模式，只需執行幾項操作即可準備好采集數據。打開 EVM 后，使用 Reconnect USB 按鈕旁邊的指示燈檢查 USB 是否已連接。如果未連接 USB，則確保時鐘信號打開，然后點擊 Reconnect USB。USB 連接后，Device Variant 框會自動填入 ADC3683。確?！癛esolution”為 18 位，“Mode”設置為“2 Wire”，并且在 Output Info 框中將 DDC 設置為“Bypass”。盡管不需要進行配置，但請為 Fs 輸入 65，并按下鍵盤上的 Enter 鍵，然后點擊 GUI 中的 Calculate 按鈕來驗證 DCLKIN 頻率是否正確。因為正在提供外部時鐘，CDC Clock Enable 滑塊需要為紅色并關閉。如果 CDC Clock Enable 滑塊仍處于啟用狀態，只需點擊滑塊即可關閉。通過點擊 Reset 執行軟件復位，然后點擊 Configure 按鈕來配置器件。

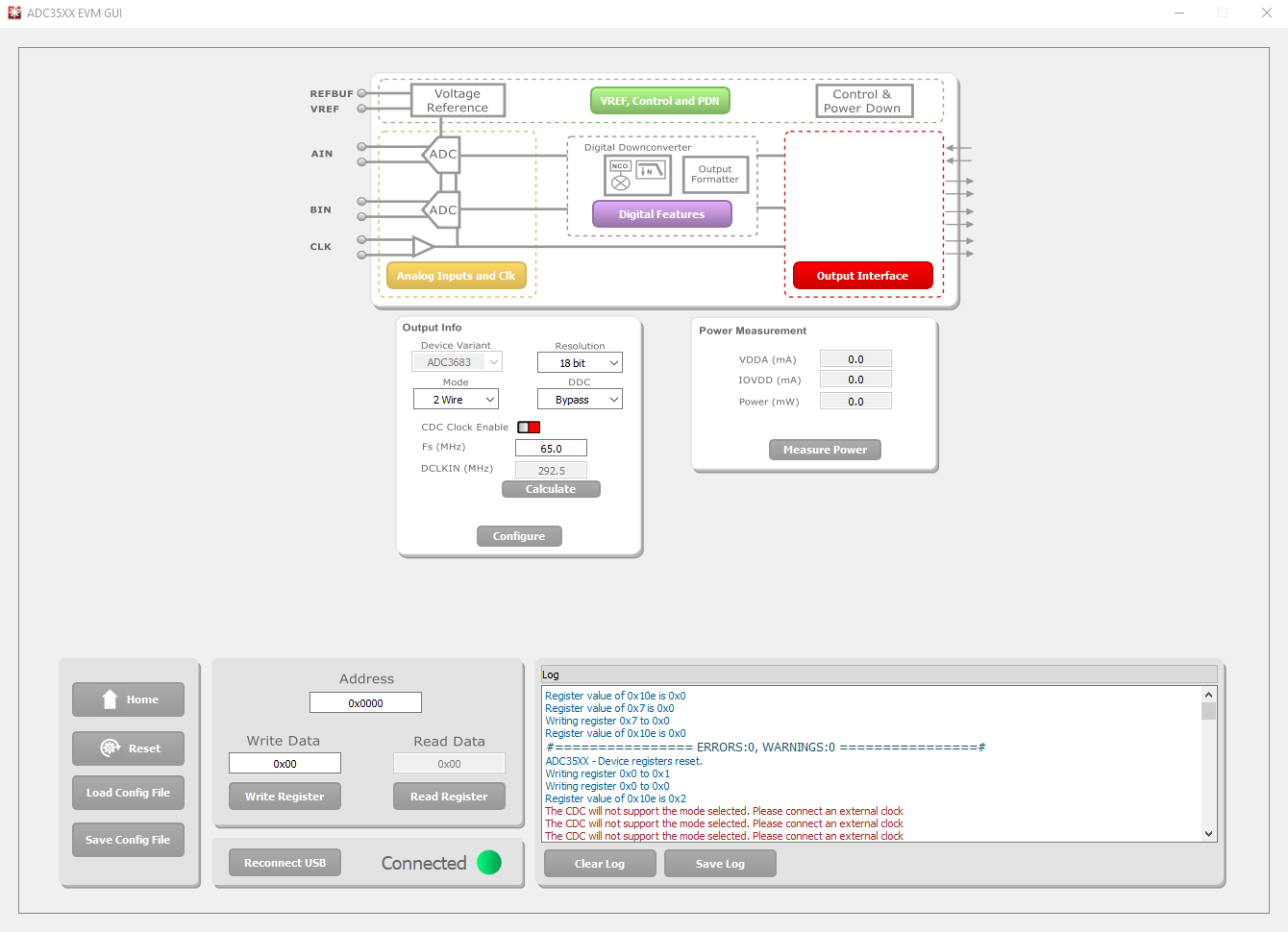

圖 4-1 ADC35XXEVM GUI 配置

啟動 HSDC Pro 后，會出現一個窗口，提示連接電路板。此時會出現 TSW1400EVM 的序列號。點擊 OK 連接到 TSW1400EVM。此時會彈出另一個窗口，提示用戶選擇器件。從 Select a device 下拉菜單中選擇 ADC。在顯示了以下消息的彈出框中點擊 OK：No firmware.Please select a device to load firmware into the board。使用左上角的 Select ADC 下拉菜單來選擇 ADC3683_2W_18bit。當系統提示更新 ADC 的固件時，請點擊 Yes，然后等待將固件下載到 TSW1400EVM。在左下角的 ADC Output Data Rate 字段中輸入 65M。通過以下方式計算相干 5MHz 頻率：在 ADC Input Target Frequency 框中輸入 5M，然后點擊 Auto Calculation of Coherent Frequencies 框。將這個新相干頻率值輸入到輸入信號的信號發生器中。點擊 Capture 采集來自 ADC 的數據。

圖 4-2 HSDC Pro 頻率配置
