2 硬件設置

以下部分從硬件 (HW) 角度分步介紹了參考設計的設置，并在最后提供了該設置的直觀展示。

步驟：

1. 將 Agilex 嵌入式 SOM7 (eSOM7) 安裝到 TI 載板上。
2. 將 AFE7769DEVM 安裝在 TI 載板的 FMC+ 插槽上。
3. 將 +12V 6 引腳 ATX PCIe 電源連接器插入 TI 載體中。
4. 將 Micro USB 從主機 PC 連接到 TI 載體的 USB 連接器 J23，以便對 HPS（Arm? 節點）進行 UART 訪問。
5. 將 Micro USB 從主機 PC 連接到 TI 載體的 USB 連接器 J24，以便通過 JTAG 對包含 RF 接口框架的 Agilex FPGA 圖像進行編程。
6. 將以太網電纜連接到 TI 載體的 RJ45 端口 (J21)，以通過網絡傳輸文件。
7. 將 5.5V、5A 電源連接到 TI AFE7769DEVM。
8. 在主機 PC (Windows) 與 TI AFE7769D 評估卡上的 mini-USB 端口之間連接 mini-USB 電纜，用于使用定制的 TI AFE77xxD Latte 軟件（版本 0.4.0）和提供的配置文件配置評估卡上的芯片。
9. 從 TX RF 端口連接到 RX/FB RF 端口的 SMA 電纜。
   1. 對于 TX 到 RX RF 端口，連接應如下所示：
      1. TX1 (J7) 至 RX1 (J1)
      2. TX2 (J8) 至 RX2 (J2)
      3. TX3 (J9) 至 RX3 (J3)
      4. TX4 (J10) 至 RX4 (J4)
   2. 對于 TX 到 FB RF 端口，連接應如下所示：
      1. TX1 (J7) 至 FB1 (J5)
      2. TX2 (J8) 至 FB2 (J6)

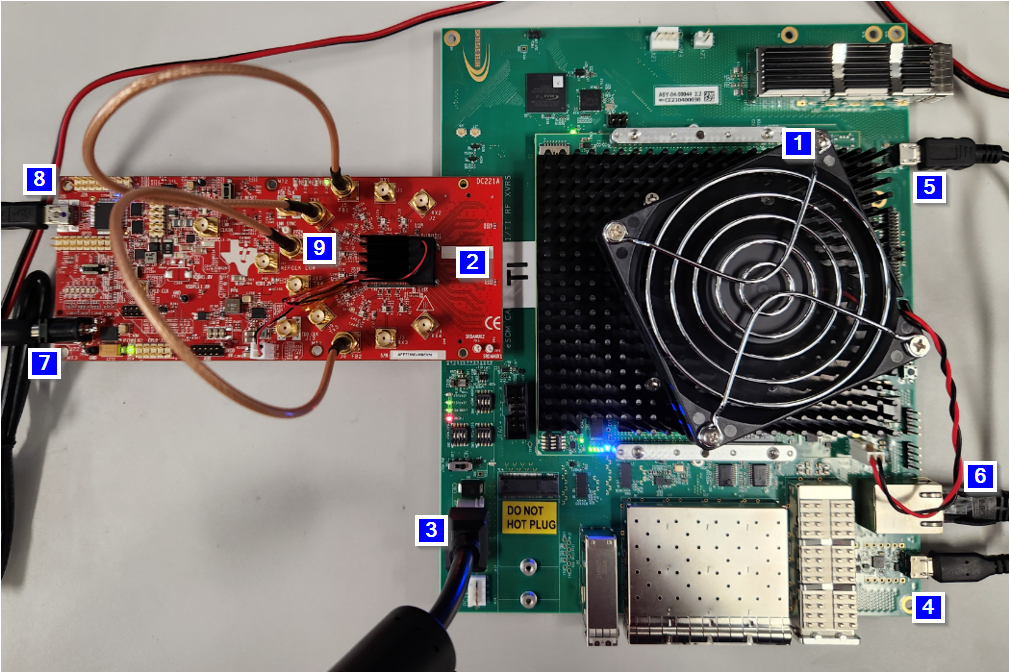

圖 2-1 硬件設置，AFE7769DEVM 和 Agilex eSOM7
